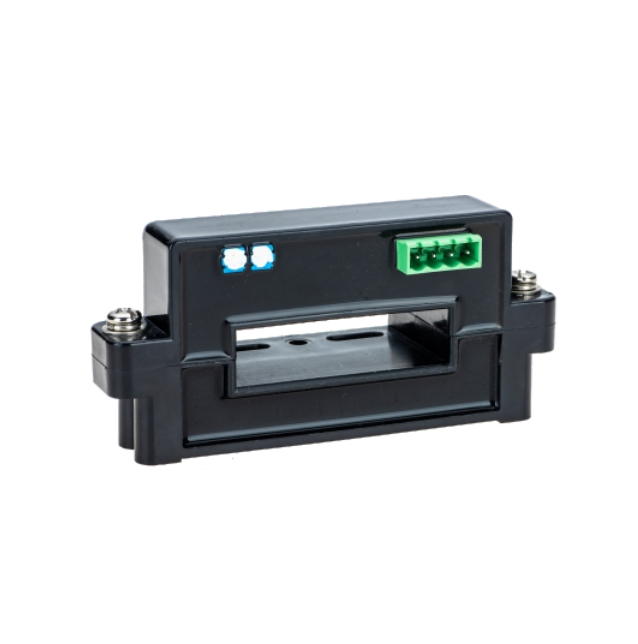

開環霍爾傳感器:原理、應用與技術進展

1. 工作原理與核心結構

開環霍爾傳感器基于霍爾效應實現磁場檢測。當電流通過導體時,在磁場作用下,導體兩側會產生與電流和磁場強度成正比的電壓差(霍爾電壓)。傳感器通過磁芯聚集被測電流產生的磁場,霍爾元件檢測磁芯氣隙處的磁感應強度,經放大電路處理后輸出標準電信號(如±5V或4-20mA),實現非接觸式電流測量。其核心結構包括:

磁芯:高導磁材料制成,用于集中磁場,常見開口或閉口式設計;

霍爾元件:半導體材料(如砷化鎵),將磁場轉換為電壓信號;

放大電路:增強霍爾電壓,確保信號線性輸出。

韋克威高可靠電子元器件

2. 技術特點與性能優勢

開環霍爾傳感器憑借以下特性成為工業測量領域的優選方案:寬測量范圍:支持直流、交流及脈沖信號,電流覆蓋0.1A至2kA,電壓最高2.5kV;

快速響應:頻寬達20kHz,響應時間≤5μs,適用于動態監測;

電氣隔離:原邊與副邊電路隔離電壓可達9600Vrms,保障安全性;

抗干擾能力:非接觸式設計降低電磁干擾影響;

成本與體積優勢:結構簡單,無需補償線圈,成本低于閉環式傳感器。

3. 典型應用場景

工業自動化:電機控制、變頻器、伺服系統中實時監測電流,優化能耗;

新能源領域:光伏逆變器、儲能系統(PCS)、電動汽車電池管理(BMS)的電流監控;

電力系統:直流屏、UPS電源的故障檢測與電能質量管理;

智能電網:高精度測量電網電流,支持智能電表與遠程監控。

4. 技術挑戰與創新方向

傳統開環霍爾傳感器存在零點漂移(±0.5%)、溫漂(約0.04%/℃)等局限。近年來,超級開環霍爾傳感器通過以下改進實現突破:

精度提升:零點偏移降至0.05%,溫漂優化至0.01%/℃;

抗干擾增強:改進磁芯材料與電路設計,提升EMC性能;

穩定性優化:長期工作誤差控制在0.1%以內,媲美閉環傳感器。

此類創新使其在高端儲能、精密儀器等領域逐步替代閉環方案,同時保持成本優勢。
