什么是斷路器脫扣曲線？

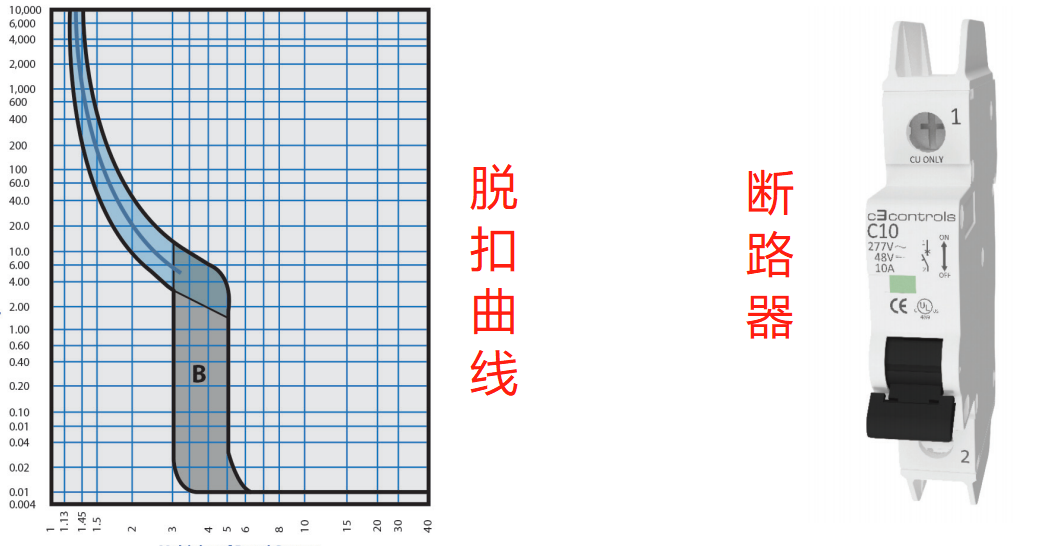

簡而言之，脫扣曲線是電路保護設備的預期行為的圖形表示。 電路保護裝置有多種形式，包括保險絲，小型斷路器，塑殼斷路器，輔助保護器，電動機保護斷路器，過載繼電器，電子熔斷器和空氣斷路器。
脫扣曲線根據給定電流水平繪制過電流設備的中斷時間。 它們由電路保護設備的制造商，以幫助用戶選擇可提供適當設備保護的設備和性能，同時避免令人討厭的誤動作。
不同類型的脫扣曲線，三種常見的脫扣曲線
| B 曲線 | C曲線 | D曲線 |
| 3-5In 短路脫扣 | 5-10短路脫扣 | 10-20短路脫扣 |
| 適用于阻性負載 | 適用于中型電流和感性負載 | 適用于大電流和電容性負載 |
| 典型應用：照明，控制電路，電線電纜 | 典型應用：控制面板，照明，線圈 | 典型應用：馬達，變壓器 |
| 標準:UL1077 | UL 489, UL 1077 | UL 489, UL 1077 |
為什么我們需要不同的行程曲線？
斷路器的跳閘速度必須足夠快，以避免設備或接線故障，但跳閘的速度不能太快，否則會導致誤動作或令人討厭的誤動作。為避免造成誤動作，斷路器的尺寸必須適當以補償浪涌電流。 NEMA將瞬時峰值浪涌定義為立即發生的瞬時電流瞬變（在半個AC周期內）觸點閉合。
韋克威提供的產品可以讓您產品體積減小40%，電流分檔可精確到1A，保護時間更加符合負載和設備要求，該斷路器和熔斷器產品擁有完全自主產權。國內設計，組裝和生產，以保證產品和裝備的國產化要求。幫助您在眾多的產品中挑選您更適合的電路保護產品，保護您和您的設備安全。
