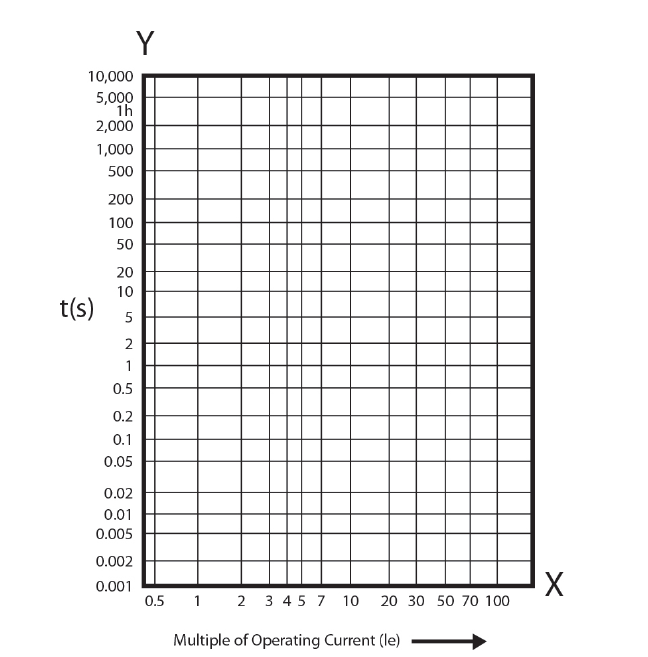

我們選擇一個合適的電路保護產品，那么脫扣曲線需要如何來選擇呢？下圖是斷路器脫扣曲線。

X軸表示斷路器工作電流的倍數。

Y軸代表跳閘時間。對數標度用于顯示0.001秒到10000秒（2.77小時）的時間，工作電流的倍數。

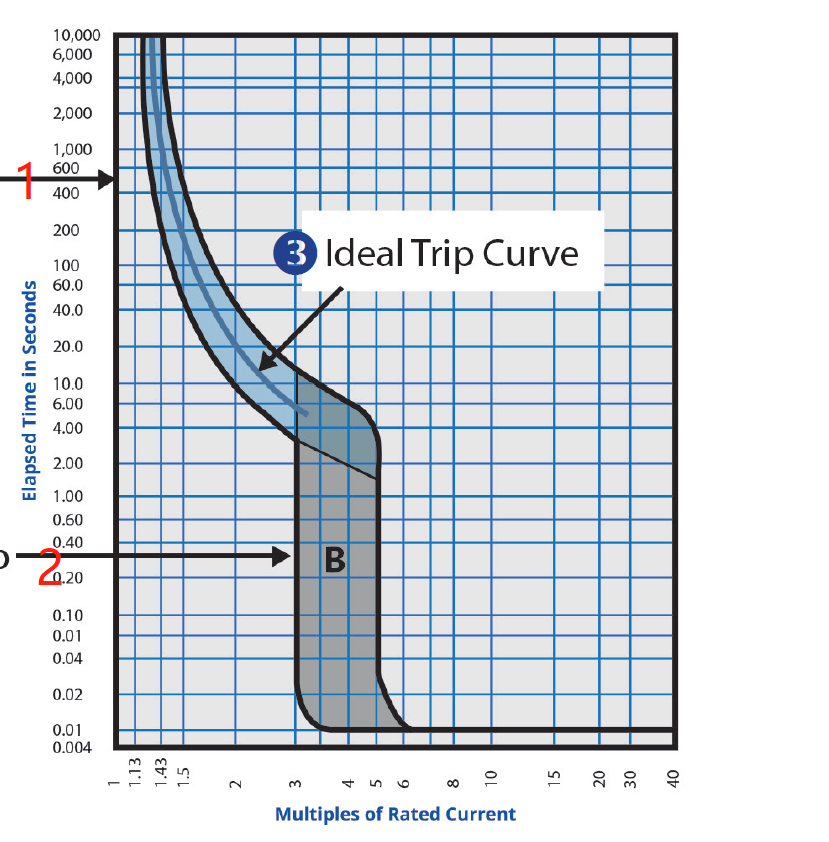

下圖表2上的B脫扣曲線。行程曲線的三個主要組成部分是：1，熱脫扣曲線。這是雙金屬帶材的脫扣曲線，其設計用于較慢的過電流，以允許快速/啟動，如上所述。2，磁脫扣曲線。這是線圈或電磁閥的脫扣曲線。它被設計成對大的過電流，如短路情況迅速作出反應。

三。理想的脫扣曲線。該曲線顯示了雙金屬帶材所需的脫扣曲線。由于雙金屬帶材的有機性質，以及不斷變化的環境條件，很難精確預測準確的跳閘點。

跳閘曲線與實際斷路器的關系如何？

如下圖

圖表頂部顯示了雙金屬帶材的熱跳閘曲線。它告訴我們，在額定電流的1.5倍時，斷路器跳閘的最快時間是40秒（1）。在2X額定電流下40秒是斷路器跳閘的最慢時間（2）。圖表底部是線圈/電磁閥的磁跳閘；0.02至2.5秒，額定電流為3X時，斷路器最快跳閘（3）。相同的持續時間，0.02到2.5秒，在5倍額定電流下，是斷路器跳閘所需的最長時間（4）。中間陰影區域?yàn)樘l區。

重要提示：跳閘曲線表示斷路器在冷態（室溫）下的預測行為。冷態是指雙金屬片在斷路器規定的環境工作溫度范圍內。如果斷路器最近經歷過熱跳閘，并且沒有冷卻到環境溫度，它可能會更快跳閘。
