2線制電流傳感器-韋克威-響應快至1us

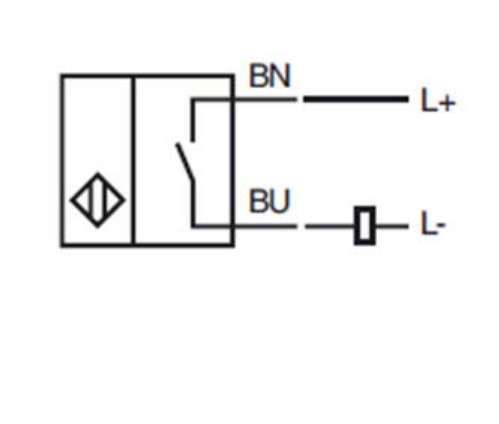

2線制直流電–在2線制配置中，輸出和負載與傳感器的電源串聯，泄漏電流更高，即使開關元件處于斷開狀態，傳感器也可以工作。與負載的連接可以通過直流正極或負極，這使得2線輸出更加通用。電流源配置如下所示。
2線直流輸出的優點
簡單的2線制連接
通常具有短路保護
根據負載位置將吸收電流或吸收電流
2線直流輸出的缺點
更高的壓降和泄漏電流
必須有負載才能正常運行或測試
與3線制DC設備相比，可用的模型選擇更少
2線制交流電–這種類型的連接與2線制直流電非常相似，在確定傳感器輸出與負載特性的兼容性時要考慮電壓降和泄漏電流。應該注意的是，大多數2線制AC傳感器不包括短路保護，并且應始終在連接負載的情況下運行。空載給傳感器供電可能會損壞傳感器。要說明的另一點是，帶有金屬外殼的2線制AC傳感器通常只有3條線，但這不應與3線操作相混淆–僅使用兩條線連接負載，第三條線可用于連接負載。如果需要，將外殼接地（請參見下面的示例連接圖）。2線制交流輸出的優點
簡單的2線制連接
負載放置通常可以在熱側或中性側
2線制交流輸出的缺點
通常沒有短路保護
傳感器運行或測試需要負載-如果在沒有負載的情況下連接電源，則可能損壞開關
與3線制DC設備相比，可用的模型選擇更少
2線制AC / DC –專門的電路設計使2線制AC / DC傳感器可以使用AC或DC電源和負載運行，并且通常還包括短路保護。它們的壓降和泄漏電流規格通常更高，但是除此之外，它們的連接和操作與2線AC或2線DC設備非常相似。
2線制AC / DC輸出的優點
簡單的2線制連接
通用寬范圍工作電壓
通常具有短路保護
負載放置通常可以在傳感器電源連接的兩側
2線制AC / DC輸出的缺點
更高的壓降和泄漏電流
必須有負載才能正常運行或測試
與3線制DC設備相比，可用的模型選擇更少
