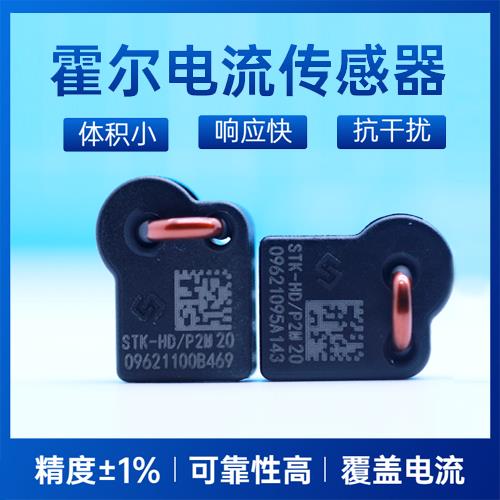

高性能-大電流霍爾電流傳感器-品牌[韋克威]

有各種各樣的大電流霍爾電流傳感器來監測交流或直流電流，在工業、汽車或家庭領域的許多應用中都需要對其進行測量，電流互感器或電流互感器是通過二次電壓來檢測電流，二次電壓與二次線圈中的電流成比例。它是一種工業變壓器，它將電壓或電流的大值在次級線圈中轉換成小得多的值。測量通過次級輸出進行。下面韋克威的小編就介紹電流傳感的幾種方法：

1直流感應大電流霍爾電流傳感器：

直流感應取決于歐姆定律。通過將并聯電阻器與系統負載排列，在并聯電阻器上產生與系統負載電流成比例的電壓。分路上的電壓可以通過差動放大器來測量，例如電流分路放大器、運算放大器或差分放大器。它通常用于負載電流<100A的情況。

2 大電流霍爾電流傳感器間接電流傳感：

間接電流傳感依賴于安培定律和法拉第定律。通過在載流導體周?chē)胖靡粋€(gè)回路，在回路上感應出與電流成比例的電壓。這種類型的感應方法用于100A–1000A負載電流。

3 低壓側電流感應：

它是一個低輸入共模電壓。低壓側電流感應連接負載和接地之間的感應電阻器。這是可取的，因?yàn)楣材ｋ妷航咏孛妫@考慮到使用單電源，軌到軌輸入/輸出運算放大器。負載由單電源供電，電阻接地。低壓側感應的缺點是干擾系統負載的地電位和無法檢測負載短路。

4高壓側電流感應：

高側電流感應連接電源和負載之間的感應電阻。高側感應是可取的，因?yàn)樗苯颖O(jiān)測電源提供的電流，這考慮到負載短路的識別。霍爾效應傳感器用于鉗形儀表以及許多工業和汽車電流傳感應用中。許多類型的線性霍爾效應傳感器可以感應從幾毫安到幾千安培的電流。因此，智能電網監控應用還采用了不同類型的霍爾效應傳感器來監控導體電流。測試是放大器的輸入共模電壓范圍必須具有負載供電電壓的特性。后，通過電流傳感裝置測量輸出，負載接地。

5電流互感器（CT）：

電流互感器（CT）是用來測量電流的變壓器。CT是當今大電流固態電能表周?chē)鷱V泛認可的傳感器。它可以測量到極高的電流，耗電量小。它在測量或監控大電流、高電壓和大功率電路時也非常有用。它們用于各種電力系統，如電源、電機控制、照明控制。
