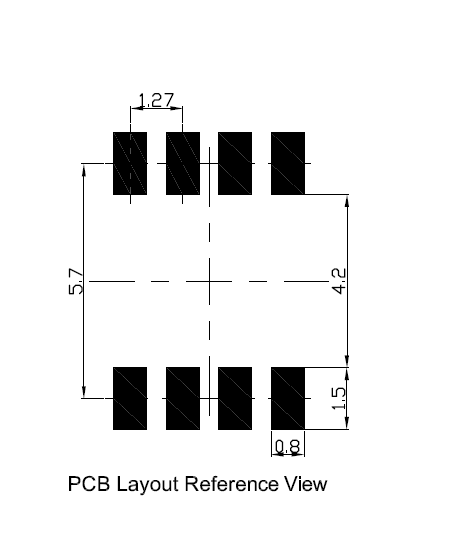

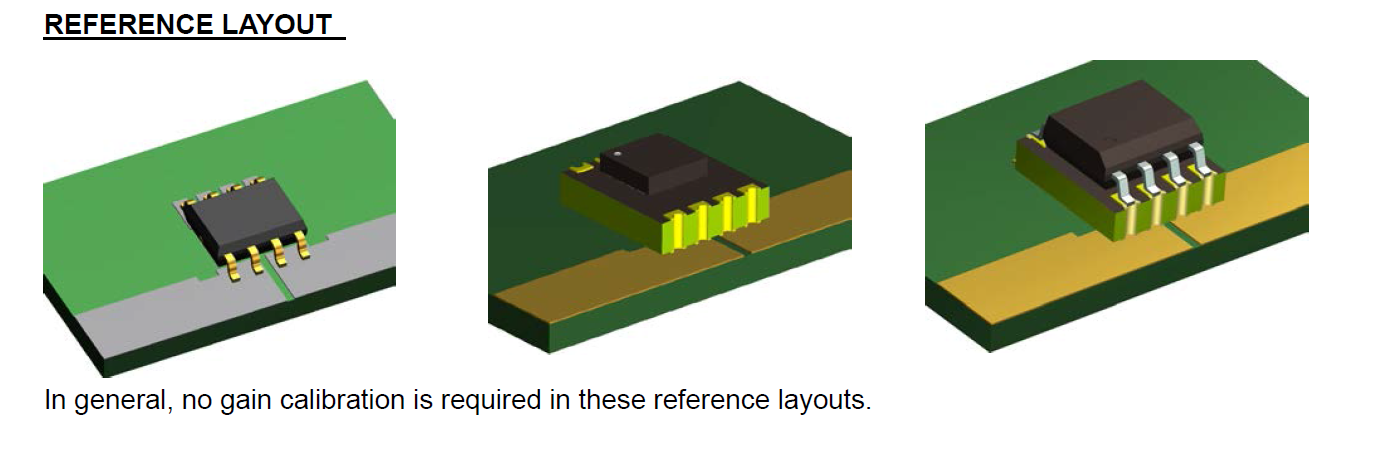

霍爾效應電流傳感器的線路板合理布局

在應用霍爾效應電流傳感器的線路板合理布局中，要留意下列要素：

排熱：盡可能擴大一次側電流輸電線的覆銅總面積，能夠提升霍爾元件電流傳感器的排熱能力，進而提升感應器的較大均值電流承受能力。此外，還能夠應用更厚銅泊的PCB，或是在初中級走網上置放一些排熱過孔，或是把霍爾元件電流傳感器和PCB布線置放在風管內，都能夠改進霍爾元件電流傳感器的均值電流承受能力。

一次側電流電磁場：合理布局時，應盡量減少大電流的布線挨近霍爾元件電流傳感器。

防護規定：從系統軟件總體考慮到擊穿電壓和電氣間隙，當霍爾元件電流傳感器不能滿足需要的PCB擊穿電壓時，能夠在電路板上割槽以做到系統軟件級的防護規定。

小結，在電信網鎮流器和網絡服務器PSU中，CT更合適于最高值電流操縱和過電流保護，但它容積很大且精度不高。霍爾效應電流傳感器體型小，精度高，應用簡易便捷，而且更合適檢測溝通交流路線電流。

小體積，高功率密度的電源及系統的檢測應用，STK-616Y作為一款完全自主產權的電流傳感器，已經廣泛應用于國內各大電信設備制造商，獲取了大量的成功案例和應用經驗。
