芯片級電流傳感器

介紹完了其他的電流檢測方式，接下來，重點介紹一下芯片級電流傳感器-Sinomags電流傳感器特性，這一款就是一款自主可控設計開發的產品，我們一起與韋克威共同交流這個產品有哪些特點，與傳統進口產品相比有什么優勢呢？
一、芯片級霍爾電流傳感器，串聯在電流回路中，外圍電路簡單。

二、開環模式的霍爾電流傳感器（因體積問題，芯片級霍爾電流傳感器無法做到閉環模式。）

三、可測交直流電流。

四、無需檢測電阻，內置毫歐級路徑內阻。
　　五、單電源供電，原邊無需供電。
　　六、80~120KHz的帶寬，外圍濾波電容可調整帶寬與噪聲的關系。
　　七、輸出加載于0.5Vcc上，非常穩定的斬波輸出。
　　八、us級響應速度，精度在-40~125℃時小于2%
　　現在業內常用的幾顆Sinomags霍爾電流傳感器為：
　　STK-616

　從STK-616的內部框圖與封裝解剖圖可以看出，原邊電流只是從芯片內部流過，與副邊電路并沒有接觸，原邊與副邊是隔離的，因為封裝小，所以STK-616的隔離電壓為2100V。因為電流的流過會產生一個磁場，霍爾元件根據磁場感應出一個線性的電壓信號，經過內部的放大、濾波、與斬波電路，輸出一個電壓信號。

　　STK-616根據尾綴的不一樣，量程分為多個規格：5A-50A可選，溫度等級均為M級（-40~105℃）。輸入與輸出在量程范圍內為良好的線性關系，其系數Sensitivity分別為，185、100、66mV/A。因為斬波電路的原因，其輸出將加載于0.5Vcc上。STK-616的Vcc電源一般建議采用5V。輸出與輸入的關系為Vout=0.5Vcc+Ip*Sensitivity。一般輸出的電壓信號介于0.5V~4.5V之間。

Ip+與Ip-之間流經芯片內部的那一部份，我們稱之為內置路徑內阻，其阻值為1.2mΩ.當大電流流經它時，所產生的功耗很小，如30A滿量程的電流流經它時，產生的功耗為P=30*30*1.2/1000=1.08W。
　　STK-616Y的全溫度范圍的精度為±1.5%。在25~85℃時，精度特性更好。輸入與輸出之間的響應時間為5us。帶寬為150KHz，通過調整濾波腳與地之間的濾波電容，可根據客戶的要求來調整噪聲與帶寬的關系，電容取值大，帶寬小，噪聲小。

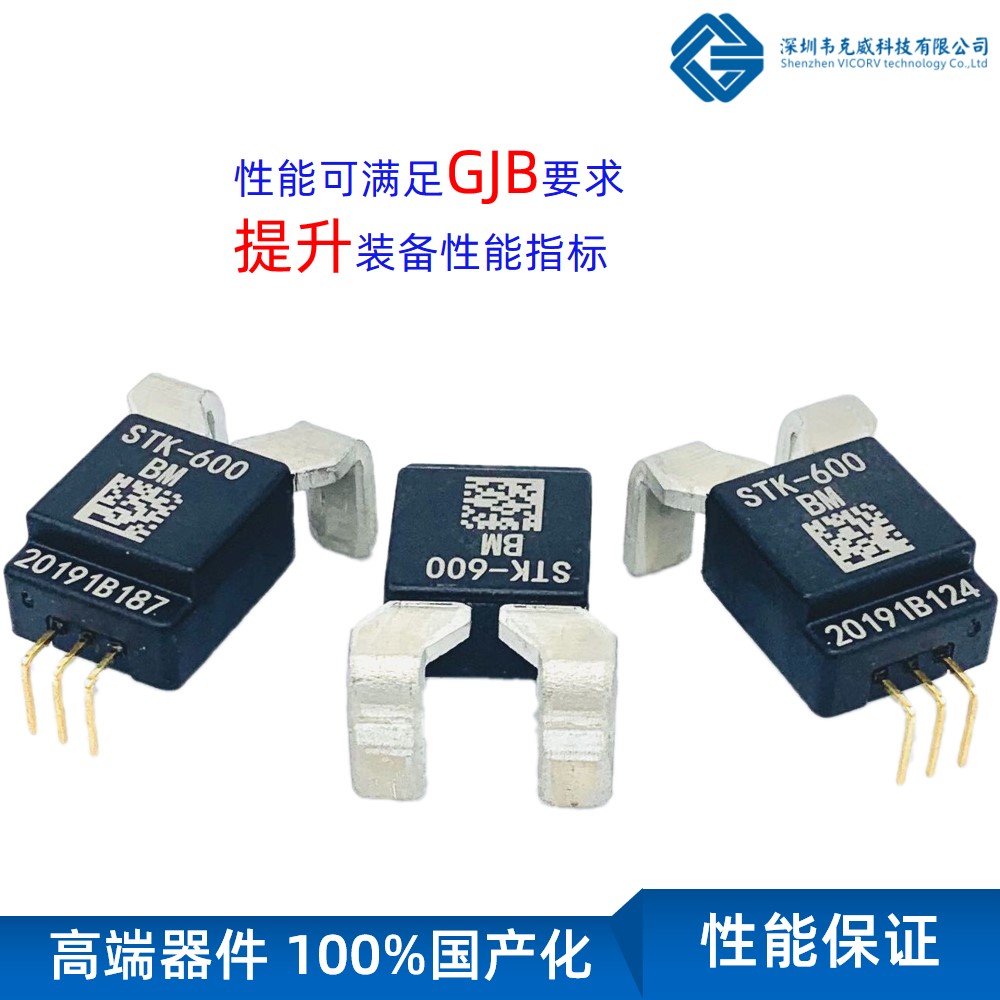

STK-600/M

STK-600/M的原理是一樣的。與STK-616相比，其特點是：

　　1.量程大，分為50A、100A、150A、200A 四個等級。
　　2.內置路徑內阻小，為100uΩ.
　　3.溫度等級級為M級，即-40~125℃；
　　4.帶寬為200KHz，響應時間為1us。　　

以上介紹的為Sinomags的2顆代表型芯片級霍爾電流傳感器，我介紹的均為雙向的霍爾電流傳感器（可測交直流），輸出加載于0.5Vcc上。Sinomags也有單向的霍爾傳感器，其單向的霍爾電流傳感器（可測正電流），輸出加載于0.5Vcc上。芯片級的霍爾電流傳感器，目前其Max量程為200A，對于大于200A的電流，可用Sinomags線性霍爾做成塻塊型霍爾電流傳感器。事實上，國內有部份品牌的模塊型霍爾電流傳感器，就是應用Sinomags的線性霍爾做為核心做成的。
