能源也稱為再生資源或能量。它為人類的生產和生活提供了具有各種能力和力量的物質資源。它是國民經濟的重要物質基礎。未來的國家命運取決于能源的控制。能源和人均消費的發展和有效利用是生產技術和生活水平的重要指標。

作為一種清潔和可再生能源，風能在世界范圍內受到越來越多的關注。全球風能約為2.74×109gw，其中可用風能為2×107gw，這是地球上可以開發和利用的水能總量的10倍。長期以來，人們一直在使用風-主要是通過風車來抽水，打磨地面等，但是現在，人們對如何使用風能發電以及如何最大程度地發電感興趣。

作為主要的檢測組件，電流傳感器在其中起著重要的作用。

開環電流傳感器原理

計算公式：由初級電流IP產生的磁通量通過高質量的磁芯聚集在磁路中，霍爾元件固定在較小的氣隙中，并且線性檢測磁通量。霍爾器件輸出的霍爾電壓經過特殊電路處理后，次級側輸出跟隨與初級側波形一致的輸出電壓。該電壓可以準確反映一次側電流的變化。

開環電流傳感器技術規格

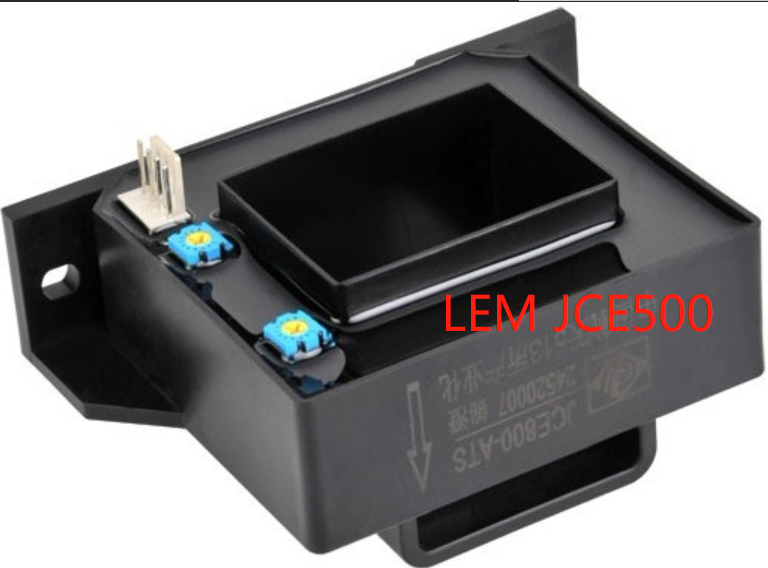

型號：jce500

額定測量電流IPN：500，600，850，1000，1500，2000，2500 a

IP測量范圍：1500 1800 2550 3000 4500 5000 5000 a

額定測量輸出VM：4V

電源電壓Vcc（≥5％）：≥ 15V（＆plusmn; 5％）

電流消耗IC： + 20 /-15毫安

精度X：-精度XG（@ VPN，Ta = + 25℃）：＆plusmn; 1％

-非線性和ε； l（@ VPN，Ta = + 25℃）：＆plusmn; 1％

-零偏移量vo：＆le; ＆plusmn; 20mV（@ + 25℃）

-溫度漂移VOT：＆le; ＆plusmn; 1毫伏/ K

-響應時間tr（@ VP最大值的90％）：＆le; 5.5

-工作頻率f：dc-25khz

耐壓VD：一次回路與二次回路之間的耐壓：5kV / 50Hz / 1min

工作溫度Ta：-25？ C?+ 85？ C

儲存溫度ts：-25？ C?+ 85？ C

輸出阻抗rout：<100＆Ω;

重量M：200克×（1加10％）

標準：en50178

開環電流傳感器使用中的問題

1.選擇傳感器時，請注意產品的環境溫度。工業級傳感器不能滿足基本要求，必須為-40℃; c-125℃;

2.海拔要求超過3500米；

3.選擇傳感器時，范圍可能會稍大，為產品過載留出一些空間。

4，接線端子的選擇，應盡量使用鐵路專用抗震接線端子，以免風電變矩器在運輸或使用中不能承受強烈地震時掉落。

韋克威科技專注進口品牌國產化12年，專業FAE團隊可為您提供一系列電流傳感器免費提供替代升級方案，詳情可與技術人員聯系。

李工：18576410868
