一、電流傳感器是什么？

　　電流傳感器，是一種檢測裝置，能感受到被測電流的信息，并能將檢測感受到的信息，按一定規律變換成為符合一定標準需要的電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

　　電流傳感器也稱磁傳感器，可以在家用電器、智能電網、電動車、風力發電等等，在我們生活中都用到很多磁傳感器，比如說電腦硬盤、指南針，家用電器等等。

　　電流傳感器依據測量原理不同，主要可分為：分流器、電磁式電流互感器、電子式電流互感器等。

　　電子式電流互感器包括霍爾電流傳感器、羅柯夫斯基電流傳感器及專用于變頻電量測量的AnyWay變頻功率傳感器(可用于電壓、電流和功率測量)等。

　　與電磁式電流傳感器相比較，電子式電流互感器沒有鐵磁飽和，傳輸頻帶寬，二次負荷容量小、尺寸小、重量輕、是今后電流傳感器的發展方向。

　　光纖電流傳感器是以法拉第磁光效應為基礎、以光纖為介質的新型電流傳感器。

　　當線偏振光在介質中傳播時，若在平行于光的傳播方向上加一強磁場，則光振動方向?qū)l(fā)生偏轉，偏轉角度ψ與磁感應強度B和光穿越介質的長度l的乘積成正比，即ψ=V*B*l，比例系數V稱為費爾德常數，與介質性質及光波頻率有關。偏轉方向取決于介質性質和磁場方向。上述現象稱為法拉第效應。1845年由M.法拉第發現。

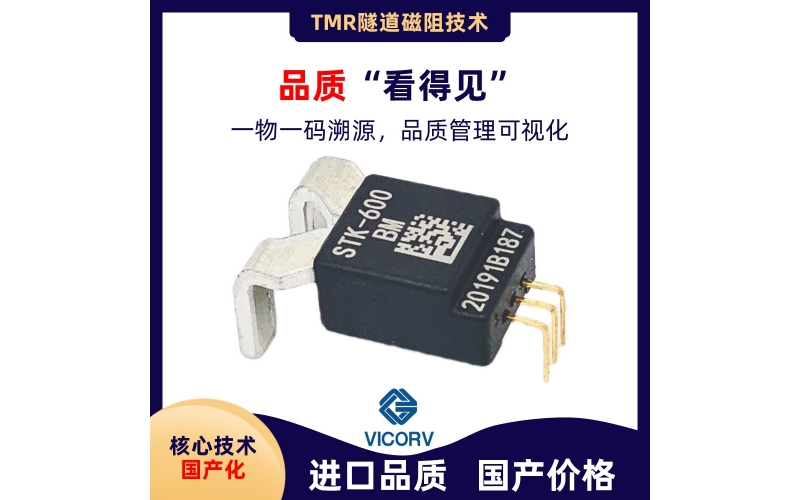

（韋克威-高精度電流傳感器-國內技術無后門-軍溫級 -55℃~125℃）

　　二、電流傳感器的特點

　　傳感器不論是開環還是閉環原理，基本的性能區別不大，基本的優點在于：響應時間快、低溫漂、精度高、體積小、頻帶寬、抗干擾能力強、過載能力強。

　　三、電流傳感器如何選型？

　　A、選擇電流傳感器時需要注意穿孔尺寸是否能夠保證電線可以穿過傳感器；

　　B、選擇電流傳感器時需要注意現場的應用環境是否有高溫、低溫、高潮濕、強震等特殊環境；

　　C、選擇電流傳感器時需要注意空間結構是否滿足；

　　四、電流傳感器的使用須知

　　A、接線時注意接線端子的裸露導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作。電源、輸入、輸出的各連接導線必須正確連接，不可錯位或反接，否則可能導致產品損壞。

　　B、產品安裝使用環境應無導電塵埃及腐蝕性

　　C、劇烈震動或高溫也可能導致產品損壞，必須注意使用場合。

　　五、電流電壓傳感器使用注意事項

　　（1）電流傳感器必須根據被測電流的額定有效值適當選用不同的規格的產品。被測電流長時間超額，會損壞末極功放管（指磁補償式），一般情況下，2倍的過載電流持續時間不得超過1分鐘。

　　（2）電壓傳感器必須按產品說明在原邊串入一個限流電阻R1，以使原邊得到額定電流，在一般情況下，2倍的過壓持續時間不得超過1分鐘。

　　（3）電流電壓傳感器的最佳精度是在原邊額定值條件下得到的，所以當被測電流高于電流傳感器的額定值時，應選用相應大的傳感器；當被測電壓高于電壓傳感器的額定值時，應重新調整限流電阻。當被測電流低于額定值1/2以下時，為了得到最佳精度，可以使用多繞圈數的辦法。

　　（4）絕緣耐壓為3KV的傳感器可以長期正常工作在1KV及以下交流系統和1.5KV及以下直流系統中，6KV的傳感器可以長期正常工作在2KV及以下交流系統和2.5KV及以下直流系統中，注意不要超壓使用。

　　（5）在要求得到良好動態特性的裝置上使用時，最好用單根銅鋁母排并與孔徑吻合，以大代小或多繞圈數，均會影響動態特性。

　　（6）在大電流直流系統中使用時，因某種原因造成工作電源開路或故障，則鐵心產生較大剩磁，是值得注意的。剩磁影響精度。退磁的方法是不加工作電源，在原邊通一交流并逐漸減小其值。

　　（7）傳感器抗外磁場能力為：距離傳感器5～10cm一個超過傳感器原邊電流值2倍的電流，所產生的磁場干擾可以抵抗。三相大電流布線時，相間距離應大于5～10cm。

　　（8）為了使傳感器工作在最佳測量狀態，應使用圖1－10介紹的簡易典型穩壓電源。

　　（9）傳感器的磁飽和點和電路飽和點，使其有很強的過載能力，但過載能力是有時間限制的，試驗過載能力時，2倍以上的過載電流不得超過1分鐘。

　　（10）原邊電流母線溫度不得超過85℃，這是ABS工程塑料的特性決定的，用戶有特殊要求，可選高溫塑料做外殼。

以上就是韋克威對于電流傳感器的一些科普，如果您對于電流傳感器還有疑問的話，請直接聯系韋克威科技客服。
