AMR傳感器的工作原理

AMR傳感器（磁性開關）的操作原理說明：

磁阻元件

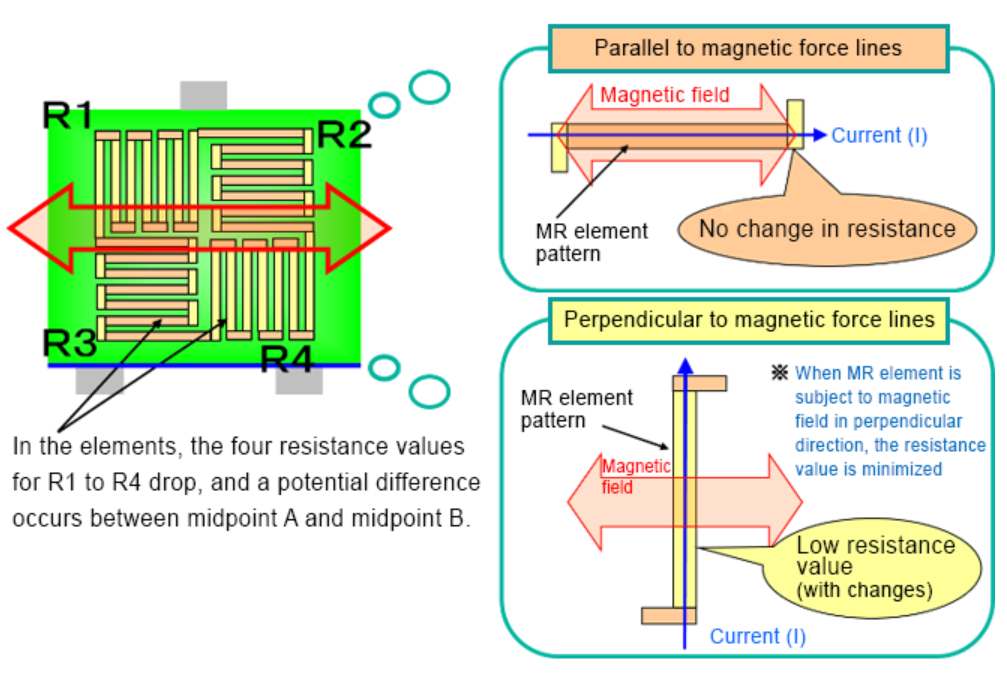

當磁阻方向垂直于磁阻元件時，磁阻方向改變。如圖所示，AMR傳感器具有廣泛的放置模式，它們由改變電阻的元件（R1、R4）和不改變電阻的元件（R2、R3）組成。

AMR傳感器使用

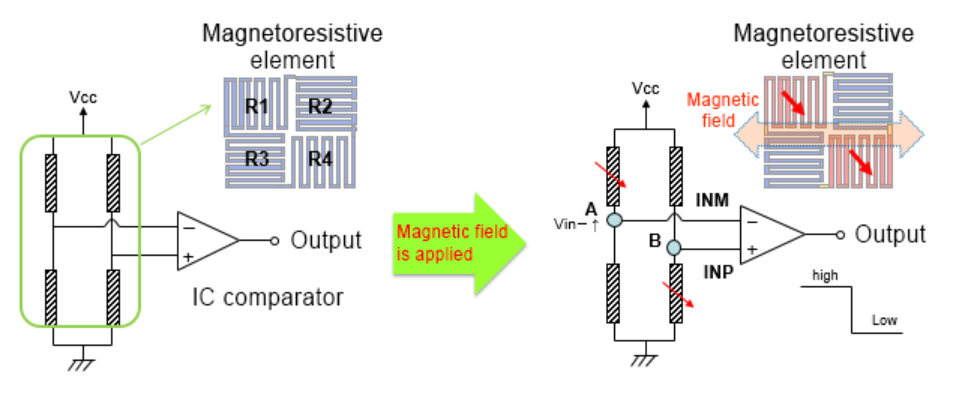

當施加磁場時，磁阻元件R1和R4的電阻值下降，并且在中點A和中點B之間出現電勢差。

當電位差超過指定的設定值（閾值）時，將切換傳感器的ON / OFF輸出。

AMR傳感器框圖

3端子配置

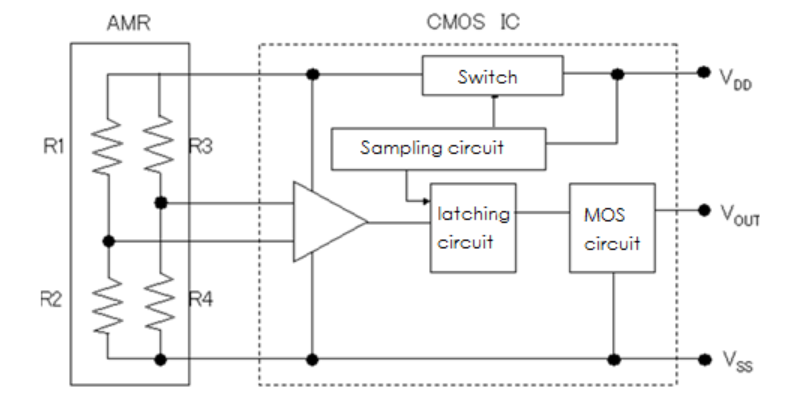

磁性塊是AMR元件和將輸出信號轉換成數字信號的IC的單個封裝。

這是三端配置，由輸入端（VCC），GND端（GND）和輸出端（OUT）組成。 該配置具有用于減少電流消耗的采樣電路。

AMR傳感器防抖振

抖動是指當繼電器和開關觸點切換時，由于細微但極快的機械振動，電信號間歇性重復的一種狀態。這是電子電路故障的原因之一。

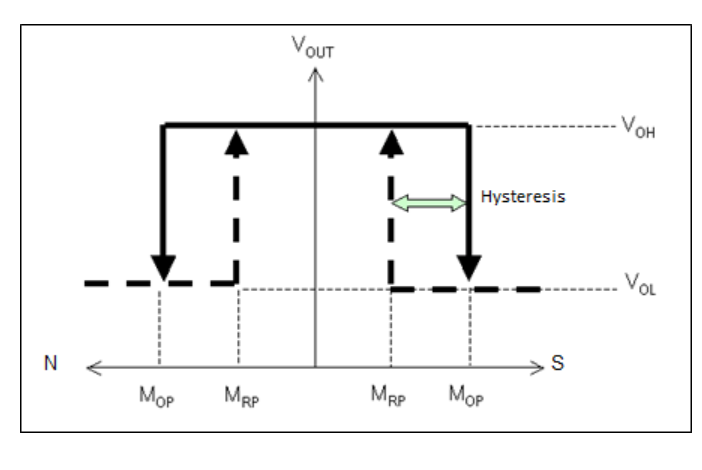

為了防止抖振，在主動磁場中實現磁滯。

當磁鐵接近傳感器，磁場超過MOP時，OUT從H變為L。

當磁鐵離開傳感器，磁場下降到MRP以下時，OUT從L變為H。
