大電流PCB板怎么設計?
通過復雜的開關布置實現高功率
對更高功率的需求和必要的,適當的冷卻系統的需求不斷增加,同時復雜性也在不斷提高,這就要求開發新的概念。借助厚銅混壓板,以及SSY熱電分離技術,可以讓PCB板傳導200 A以上的大功率電流,并實現附加的邏輯層。特別是對于大電流的電流傳感器,韋克威的解決方式很是獨到。

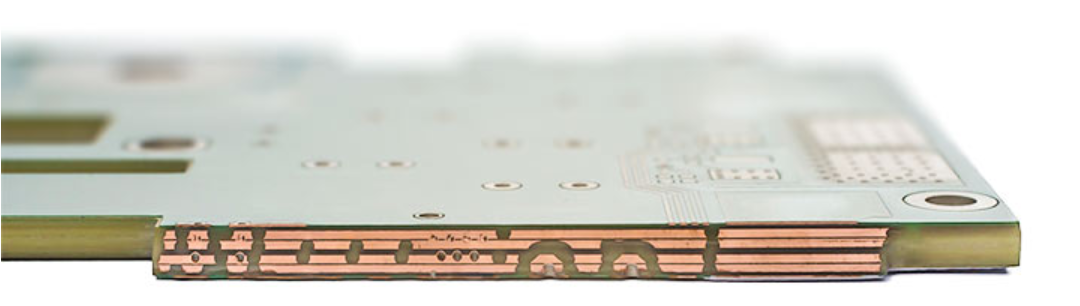

概覽:厚銅混壓板
厚銅混壓解決方案的優勢
取決于功率負載和功耗,內層的銅層厚度為105微米,210微米或400微米
外層的銅厚度從50微米到240微米不等
一塊PCB上最多可以有4 x 400 μm銅
多年內層400微米銅的批量生產經驗
如何測試這么大的電流,那么電流傳感器的合理選型和器件布置會顯得尤為重要。

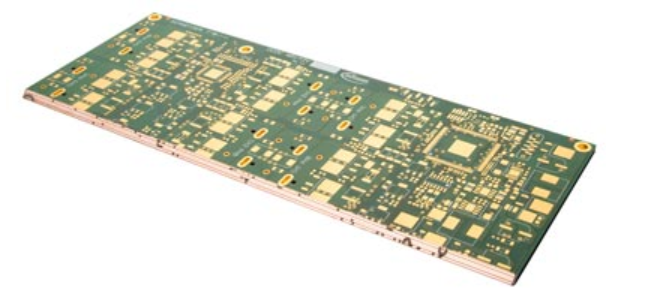

汽車12V / 48V-DC / DC轉換器的樣本
性能水平為4 x 400微米銅
邏輯電平為4 x 70微米銅
12V / 48V-DC / DC轉換器
散熱問題?SSY熱電分離技術
請與我們聯系以獲取我們的新型厚銅混壓T2技術。它有助于減小PCB的總厚度,從而使熱阻降低50%。
采用新的I2技術的常規重銅PCB
采用新的I2技術的常規重銅PCB

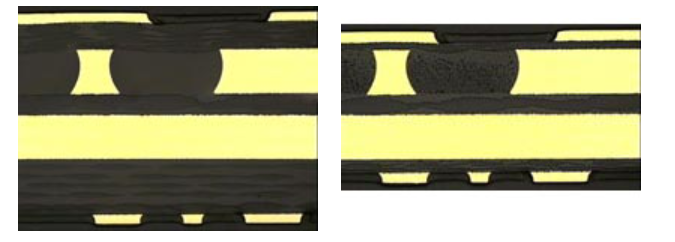

上面的橫截面展示了傳統的重銅PCB與采用新T2技術的PCB的比較。
