小型斷路器脫扣曲線的區別

熱區：跳閘曲線的區域，代表雙金屬跳閘單元的跳閘特性。

由于熱敏元件的逐漸過載，加熱和彎曲特性，跳閘區域會傾斜。

磁區：跳閘曲線的代表磁跳閘單元跳閘特性的區域

由于短路期間磁性元件的瞬時特性，跳閘區域不會傾斜。

行程曲線解釋示例-讀取行程曲線

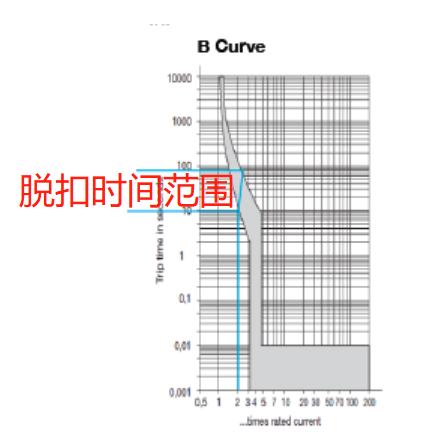

例1：熱脫扣特性

10A B曲線斷路器

20A時的熱過載

確定斷路器在20A負載下跳閘所需的時間

在曲線底部找到20A-20A斷路器@ 2倍電流為20 A

沿著載流量線直至曲線的“時間”跳閘區域

斷路器將在10至100秒的熱過載下跳閘。斷路器保證不會在10秒前跳閘，并且跳閘不會超過100秒。斷路器可能會在10到100秒之間的任何時間跳閘。

示例2：磁脫扣特性

10A B曲線斷路器

70A時短路

確定斷路器70短路跳閘所需的時間。

在曲線底部找到70A-10A斷路器@ 7倍電流為70A

注意圖表軸左下角的“時間”

斷路器將在0.001至0.01秒之間的短路下跳閘。對于任何等于70A的短路，保證斷路器不超過0.01秒跳閘。
