常見的MCB脫扣曲線

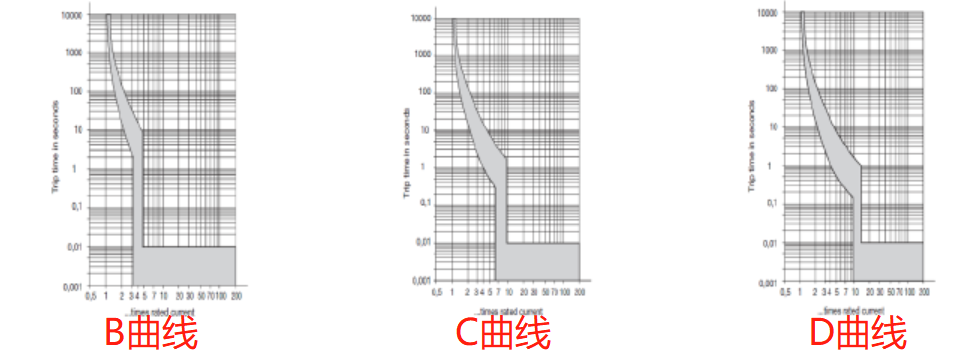

斷路器制造商提供了幾種類型的MCB曲線，用于在不同的應用中應用電路保護。 最常見的曲線是B，C和D。還有一家MCB制造商還產生了K和Z曲線。

B型曲線斷路器：在短路情況下，在額定電流的3-5倍之間跳閘。 B曲線MCB應應用在負載具有電阻且沒有浪涌電流的地方。 理想的應用是照明或電子電路。

C型曲線斷路器：在短路情況下，在6-10倍額定電流之間跳閘。 C曲線MCB應應用在負載在啟動時具有少量浪涌電流的地方。 理想的應用是變壓器負載小的電路。

D曲線斷路器：在10-15倍額定電流之間跳閘。 D曲線MCB應在啟動時負載具有高浪涌電流的地方使用。 理想的應用是帶有電動機負載的電路。

K曲線MCB –vs- D曲線MCB

K和D曲線斷路器均設計用于電機應用，在“啟動”過程中，載流量會迅速且瞬間升高。 兩條曲線都可以“渡過”電流的瞬時涌入，并在為電路提供保護的同時防止有害的跳閘。

K和D曲線MCB具有幾乎相同的跳閘特性。 兩條曲線之間的磁性元件跳閘特性相同，并且熱元件的跳閘特性略有變化。

韋克威提供的產品可以讓您產品發熱降低60%，功耗降低50%，保護時間更加符合負載和設備要求，該斷路器和熔斷器產品擁有完全自主產權。國內設計，組裝和生產，以保證產品和裝備的國產化要求。
