霍爾效應電流傳感器與電流電壓互感器的應用區別

在將霍爾效應電流傳感器運用于開關電源或網絡服務器PSU時，必須評定電流的檢測范疇、持續電流承受能力、響應時間（/網絡帶寬）和工作電壓防護級別。在一些狀況下，電信網開關電源或服務器電源很有可能還必須向上位機軟件報告當今的運作輸出功率，這時高精度的霍爾元件電流傳感器（如TI的TMCS1100）可協助系統軟件完成≥1％的電流檢測精度。

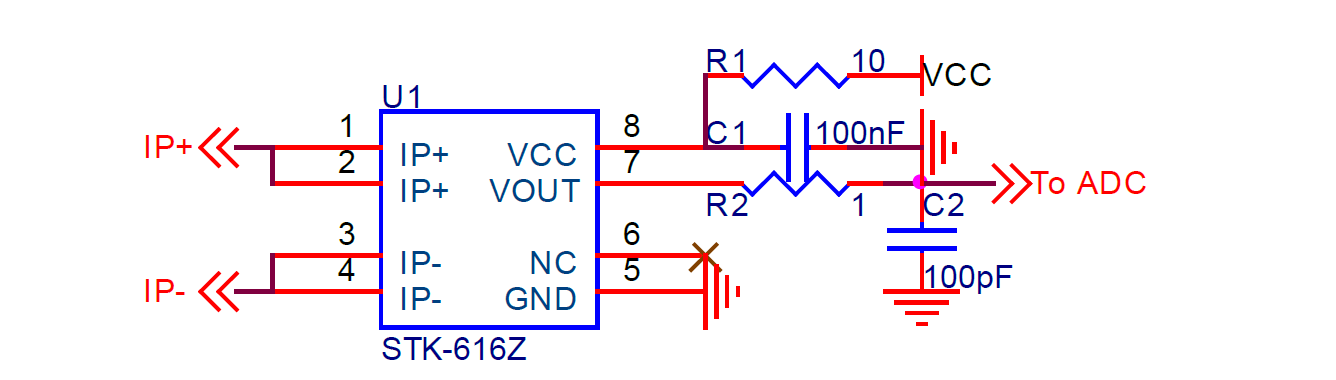

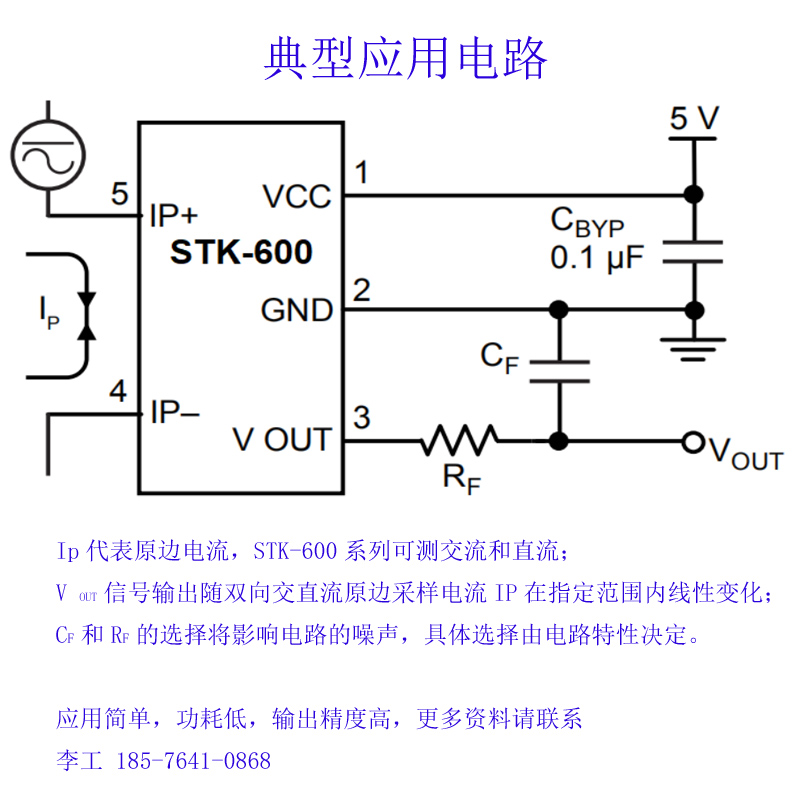

在各自應用3.3 V和5 V供電系統狀況下，霍爾效應電流傳感器的典型性運用電源電路。

與應用3.3 V開關電源供電系統對比，應用5 V供電系統能用擴寬霍爾元件的電流檢測范疇。

以STK-616Y為例子，霍爾元件的敏感度為50 mV/A：假如應用3.3V開關電源，則電流檢測范疇為-33 A —  33 A（雙向電流）；

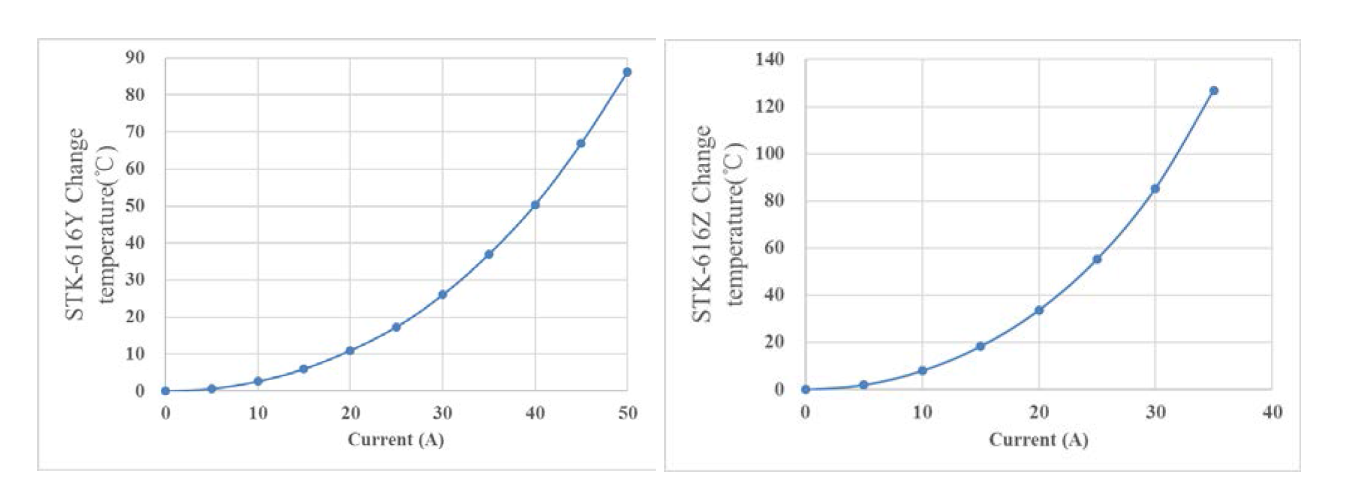

而應用5.0V開關電源時，電流檢測范疇能夠拓展到-50 A?  50A。此外，在設計方案中理應留意，除開電流檢測范疇以外，還必須考慮到感應器的持續電流承受能力，當電流耐受性不夠時，能夠根據改進感應器的排熱來提升。
