市面上，有各式各樣的電流檢測產品，我們如何在琳瑯滿目的產品中找到一款適合于自己系統的電流傳感器呢？這個是需要進行多種解讀的，包括了實際使用環境，實際的空間限制，信號要求，溫度范圍等等，都會對霍爾電流傳感器提出各種要求，下面筆者將與韋克威的工程師一起分析這些產品的區別，進行全面的優劣分析。

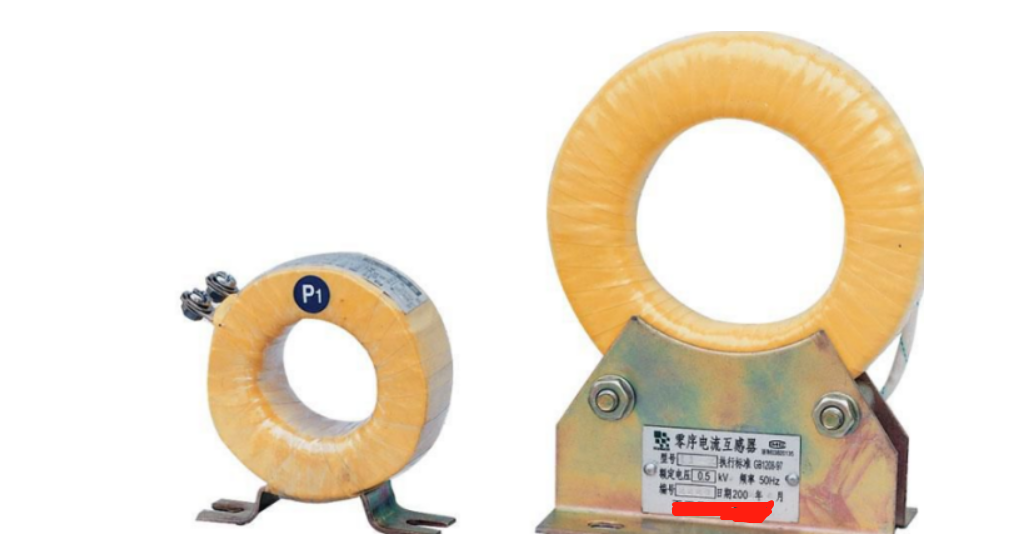

一、電流互感器CT/電壓互感器 PT

　　在變壓器理論中，一、二次電壓比等于匝數比，電流比為匝數比的倒數。而CT和PT就是特殊的變壓器。

　　基本構造上，CT的一次側匝數少，二次側匝數多，如果二次開路，則二次側電壓很高，會擊穿繞阻和回路的絕緣，傷及設備和人身。PT相反，一次側匝數多，二次側匝數少，如果二次短路，則二次側電流很大，使回路發熱，燒毀繞阻及負載回路電氣。

　　CT,電流互感器，英文拼寫Current Transformer，是將一次側的大電流，按比例變為適合通過儀表或繼電器使用的，額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。也稱作TA或LH（舊符號）工作特點和要求：

　　1、一次繞組與高壓回路串聯，只取決于所在高壓回路電流，而與二次負荷大小無關。

　　2、二次回路不允許開路，否則會產生危險的高電壓，危及人身及設備安全。

　　3、CT二次回路必須有一點直接接地，防止一、二次繞組絕緣擊穿后產生對地高電壓，但僅一點接地。

　　4、變換的準確性。

　　PT，電壓互感器，英文拼寫Phase voltage Transformers，是將一次側的高電壓按比例變為適合儀表或繼電器使用的額定電壓為100V的變換設備。電磁式電壓互感器的工作原理和變壓器相同。也稱作TV或YH（舊符號）。

　　工作特點和要求：

　　1、一次繞組與高壓電路并聯。

　　2、二次繞組不允許短路（短路電流燒毀PT）,裝有熔斷器。

　　3、二次繞組有一點直接接地。

4、變換的準確性

這種CT和PT 通常體積很大，重量重，而且高溫的溫度漂移比較嚴重。

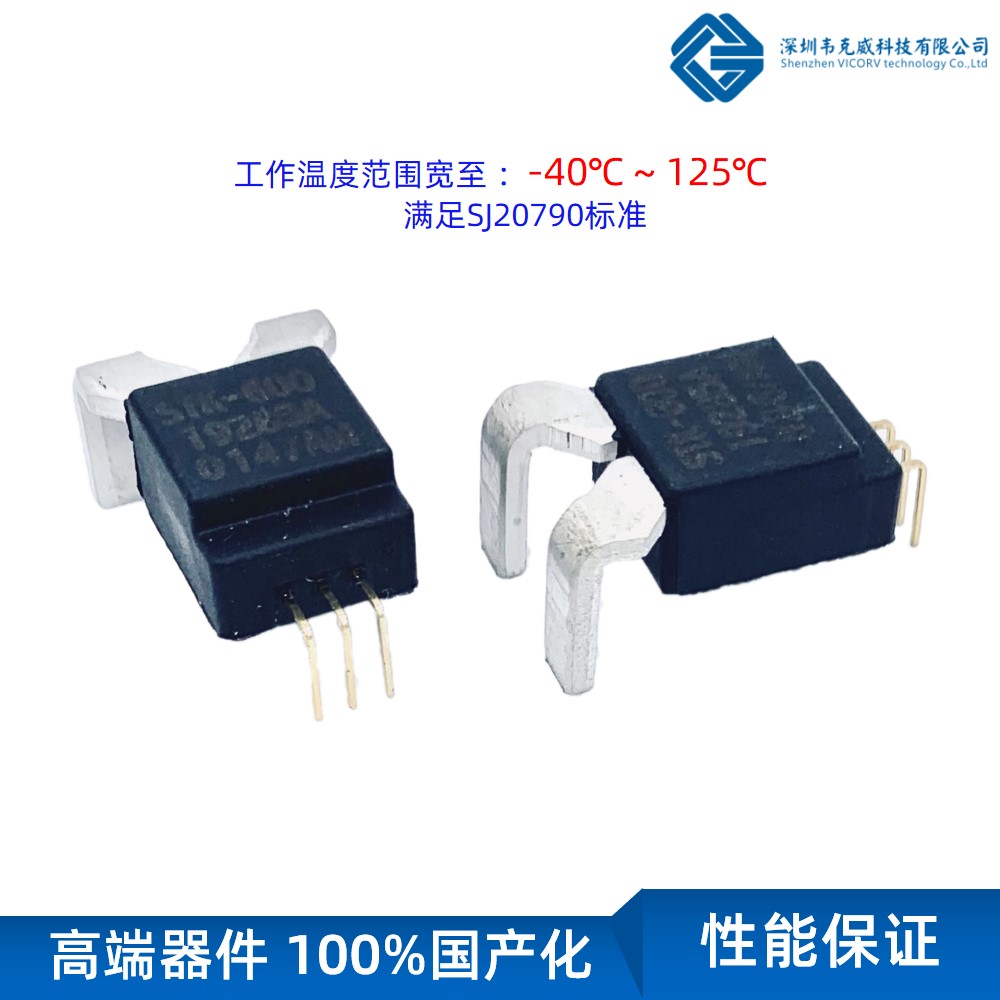

二、模塊型霍爾電流傳感器

模塊型霍爾電流傳感器分開環模式與閉環模式。

開環模式又稱為直接測量式霍爾電流傳感器，輸入為電流，輸出為電壓。這種方式的優點是結構簡單，測量結果的精度和線性度都較高。可測直流、交流和各種波形的電流。但它的測量范圍、帶寬等受到一定的限制。在這種應用中，霍爾器件是磁場檢測器，它檢測的是磁芯氣隙中的磁感應強度。電流增大后，磁芯可能達到飽和；隨著頻率升高，磁芯中的渦流損耗、磁滯損耗等也會隨之升高。這些都會對測量精度產生影響。當然，也可采取一些改進措施來降低這些影響，例如選擇飽和磁感應強度高的磁芯材料；制成多層磁芯；采用多個霍爾元件來進行檢測等等。

開環模式的結構原理見下圖

根據檢測量程的需求，一般分為以下兩種繞線模式，左圖為小量程的結構圖，右圖為大量程的結構圖。

閉環模式又稱為零磁通模式或磁平衡模式，其輸入與輸出端均為電流信號。原理見下圖

將霍爾器件的輸出電壓進行放大，再經電流放大后，讓這個電流通過補償線圈，并令補償線圈產生的磁場和被測電流產生的磁場方向相反，最終達到磁平衡。

這個平衡過程是自動建立的，是一個動態平衡。建立平衡所需的時間極短。平衡時，霍爾器件處于零磁通狀態。磁芯中的磁感應強度極低（理想狀態應為0），不會使磁芯飽和，也不會產生大的磁滯損耗和渦流損耗。恰當地選擇磁芯材料和線路元件，可做出性能優良的零磁通電流傳感器。

現在市場上的模塊霍爾電流傳感器，一般體積較大，為雙電源供電，價格較高，閉環模式的霍爾電流傳感器其性能要比開環模式好，但價格也比開環模式的貴許多。
