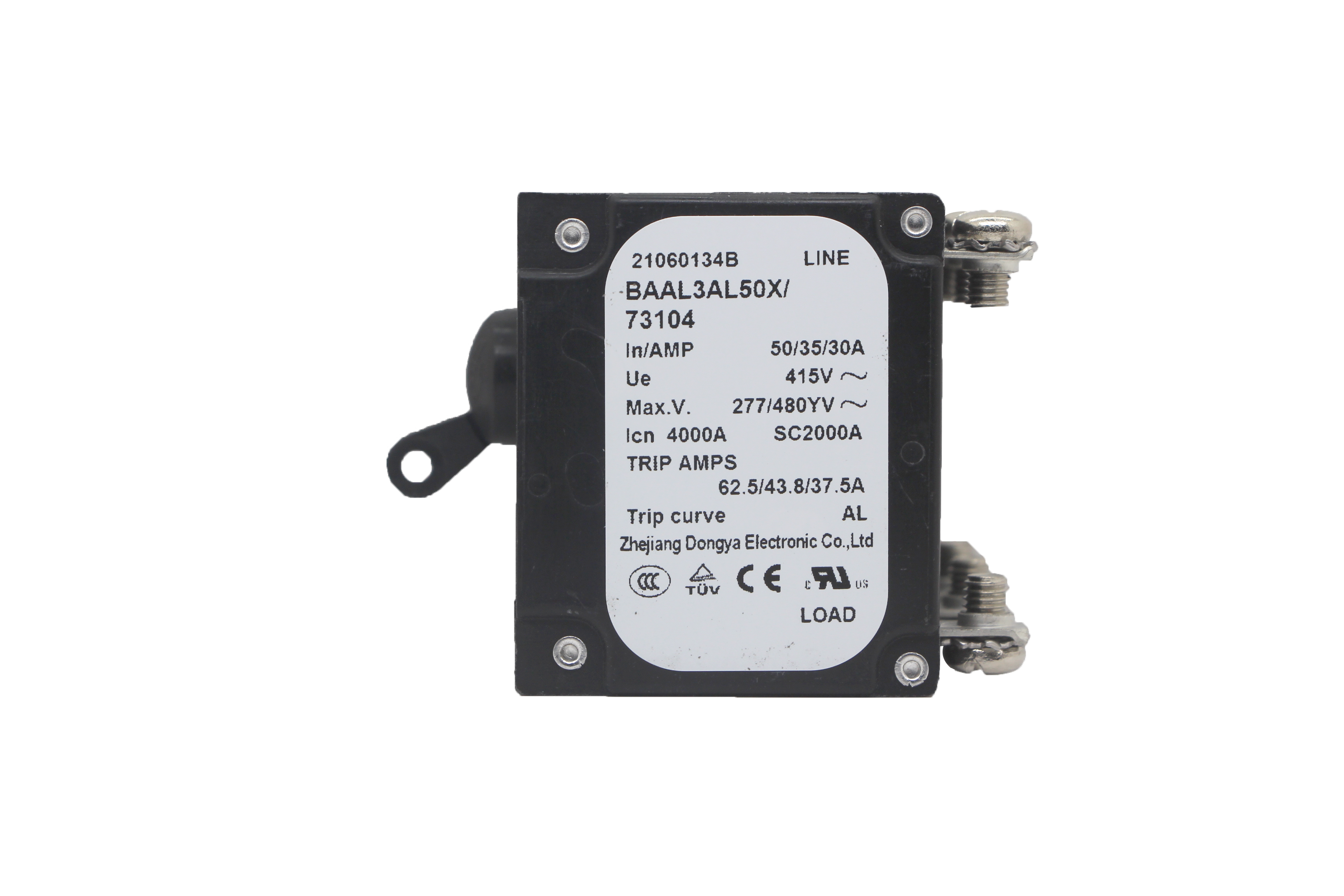

在這種結構中,該設備不提供過載保護。在結構上類似于串聯跳閘,但沒有傳感線圈,這是一個重型“僅開關”裝置,滿足耐 久性的要求,即切換正常負載電流。

分流器跳閘 :
這是一個三種終端設備。它在電路主端子觸點和電流傳感線圈之間有一個額外的端子。該裝置可以被構造為電流傳感或電壓傳 感。CBI 提供了一個主開關作為軌道安裝裝置,“在中性桿上先制造,最后斷”。
電流感應 :
該電路用于控制兩個單獨的負載,B 和 D,它們由同一電源供電。過載感應只能在過載終端上提供。附加終端可用于控制額外負 載,但這種額外負載不會避免過載。需要注意的是,B 和 D 中的電流之和不得超過斷路器的總額定電流。如果 B 中的傳感電路感 到過載,它將跳閘斷路器,從而跳閘兩個電路。
電壓感應 :
在該結構中,該裝置不提供過載保護,并且該裝置作為一個開關構造。然而,它有一個電壓線圈,當被一個體積脈沖激活時, 瞬間跳閘設備。電壓感應線圈在內部連接到線路端子上,使其成為一個三端子裝置。兩個回路在相同的電位上工作,當斷路器 跳閘時開路。
繼電器跳閘結構提供了一個具有獨立的傳感機構的開關,并且是電隔離的。這是一個四終端設備,主觸點沒有保護過載。 它可以被構造為電流傳感或電壓傳感。
