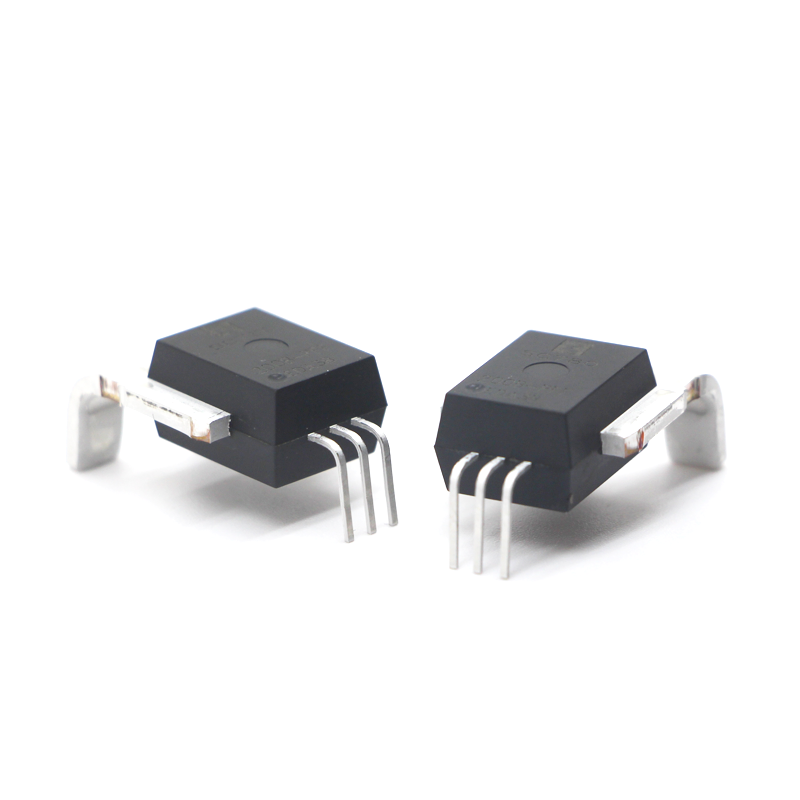

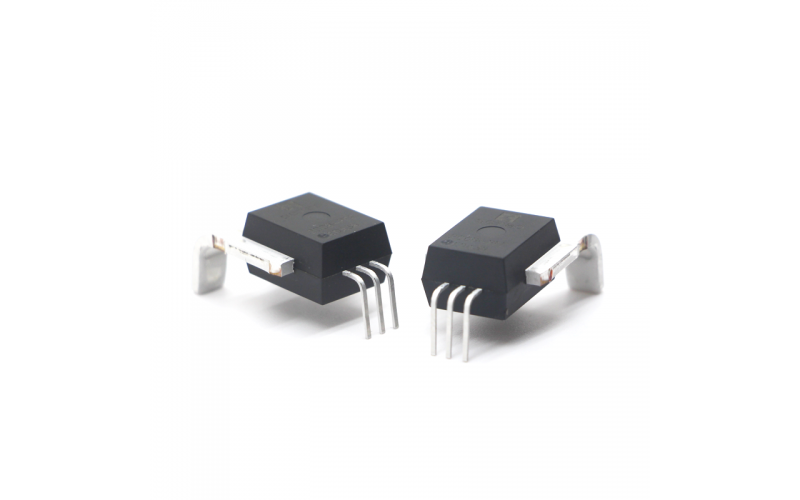

韋克威VCS758系列電流傳感器IC為交流或直流電流傳感提供經濟而精確的解決方案。從芯片設計到模組裝配工藝開發的全自主可控的開環霍爾式電流傳感器模組。
該器件由一個精密、低偏移的線性霍爾電路組成，該電路具有位于管芯附近的銅導電路徑。流過該銅傳導路徑的施加電流產生磁場，霍爾IC將該磁場轉換成比例電壓。通過磁信號與霍爾換能器的緊密接近來優化設備精度。低偏移、斬波穩定的BiCMOS霍爾IC提供精確的比例輸出電壓，該IC在工廠進行了精確編程。
特性：
? 隔離測量，隔離耐壓高達5kv@50HZ,1min
? 可以測±50~±400A交直流電流
? 5V/3.3V供電
? PFF封裝
? 極低的電流導線阻抗：0.08mΩ
? 低至2.5uS的響應時間
? 寬工作溫區: -40~125°C/-55~125°C 供選擇
? 高精度：常溫<1%的精度誤差
全溫區<3%的精度誤差
? 強驅動能力，低至3k?的負載
? 極簡易用的外圍電路
? 浪涌電流：20kA 8/20uS
? 抗電線磁場，外磁場，地磁場的干擾
? 高電源抑制比
? 100%國產化
選型表：
型號 | 溫度范圍 | 檢測電流 | 靈敏度 (mV/A) | 零點輸出(V) | 額定輸出（V） | 特征碼 | 基準電壓(V) |
VCS758I-050B5F | (-40~125℃） | ±50 | 40 | B(0.5Vcc) | 2 | F | NC |
VCS758I-100B5F | ±100 | 20 | |||||
VCS758I-150B5F | ±150 | 13.33 | |||||
VCS758I-200B5F | ±200 | 10 | |||||
VCS758I-250B5F | ±250 | 8 | |||||
VCS758I-300B5F | ±300 | 6.66 | |||||
VCS758I-350B5F | ±350 | 5.71 | |||||
VCS758I-400B5F | ±400 | 5 | |||||
VCS758I-050U5F | 50 | 80 | U(0.1Vcc) | 4 | |||
VCS758I-100U5F | 100 | 40 | |||||
VCS758I-150U5F | 150 | 26.66 | |||||
VCS758I-200U5F | 200 | 20 | |||||
VCS758I-050B3F | ±50 | 26.4 | B(0.5Vcc) | 1.32 | |||
VCS758I-100B3F | ±100 | 13.2 | |||||
VCS758I-150B3F | ±150 | 8.8 | |||||
VCS758I-200B3F | ±200 | 6.6 | |||||
VCS758I-250B3F | ±250 | 5.28 | |||||
VCS758I-300B3F | ±300 | 4.4 | |||||
VCS758I-350B3F | ±350 | 3.77 | |||||
VCS758I-400B3F | ±400 | 3.3 | |||||
VCS758I-050U3F | 50 | 52.8 | U(0.1Vcc) | 2.64 | |||
VCS758I-100U3F | 100 | 26.4 | |||||
VCS758I-150U3F | 150 | 17.6 | |||||
VCS758I-200U3F | 200 | 13.2 | |||||
備注：可提供-55~125℃（VCS758J）產品，更多訂貨型號，請于韋克威技術人員聯系 | |||||||
韋克威vcs758J(版本1.3).pdf
