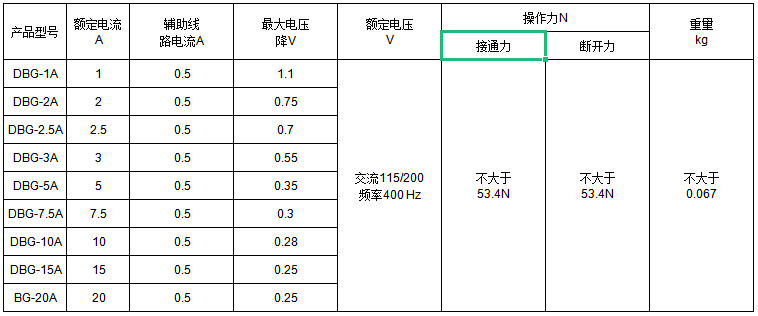

基本參數、工作原理與用途：

DBG-1A~20A按拔式自由脫扣三相斷路器產品以雙金屬電熱脫扣原理工作,并有溫度補償結構,可在較寬的溫度范圍內使用，斷路器在飛機115V/200V、400Hz三相交流配電系通中除了對線路或用電設備過載和短路保護之外，還具有監測產品通斷狀態的功能。

環境適應性：

周圍介質溫度：(-55-70)℃

隨機振動：頻率范圍(15~2000) H，功能試驗量值W₀=0.076g²/Hz

加速度：10g

沖擊：50g

技術要求：

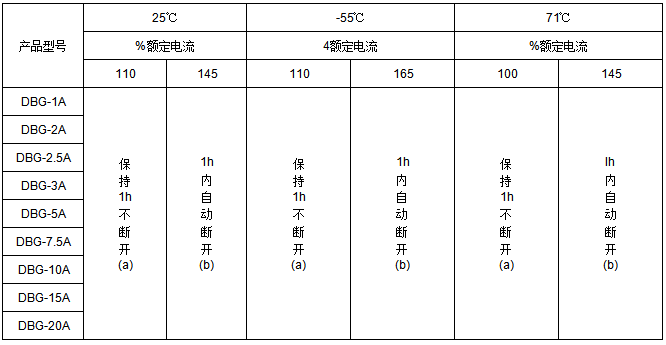

• 極限動作電流




  注：(a)相試驗，產品一相通以規定電流，其余二相通以額定電流；(b)相試驗，產品通以規定的三相對稱負載。

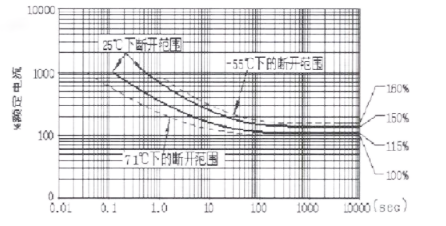

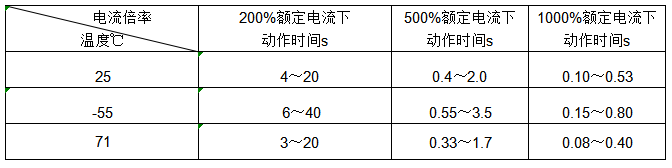

• 過載電流與動作時間

阻性負載5000次工作循環；感性負載2500次工作循環，COSφ=0.6~0.7

• 分?jǐn)嗄芰?/p>

三相1200A；單相2000A

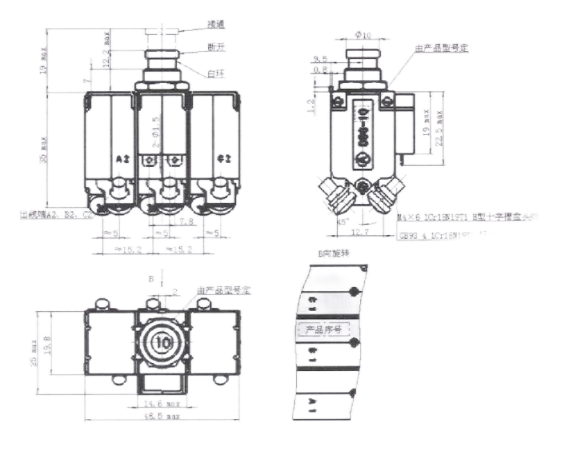

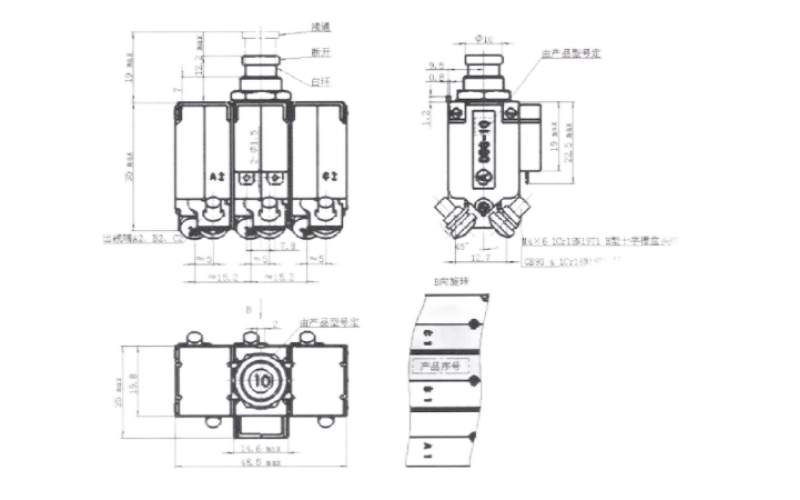

外形安裝尺寸：
