CH701電流傳感器IC是一款經濟、精確的解決方案，適用于工業、汽車、商業和通信系統中的交流或直流電流傳感。這種小型封裝非常適合空間受限的應用，同時由于減少了電路板面積而節省了成本典型應用包括電機控制、負載檢測和管理、開關模式電源和過流故障保護。

該器件由一個精確、低失調、線性霍爾傳感器電路組成，其銅導電路徑位于管芯表面附近。流過該銅傳導路徑的外加電流產生磁場，該磁場由集成霍爾IC感應并轉換成比例電壓。一個精確的，成比例的電壓是由低失調，斬波穩定的BCD霍爾IC，這是包裝后的準確性編程。當增加的電流流過主鋼傳導路徑(從引腳1和2到引腳3和4)時，器件的輸出具有正斜率，這是使用oaTH的or電流傳感。該產品內部電陽為0.8m貝，功耗低。

導電路徑的端子與傳感器引線(引腳5至8) 電隔離。這使得CH701電流傳感器IC將在沒有高邊差分放大器或其他昂貴的隔離技術使用高邊電流檢測應用。

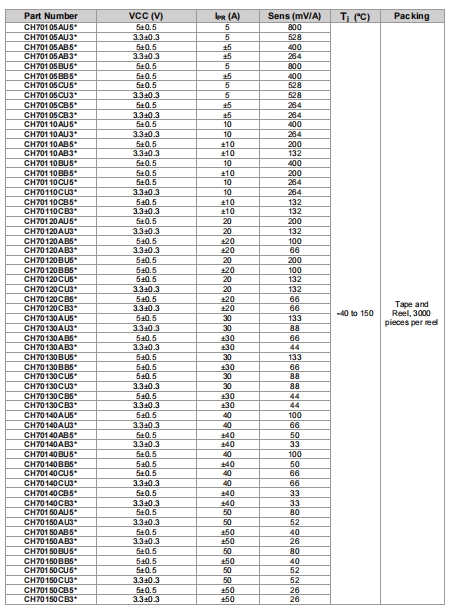

該CH701是在一個小型，低輪廓表面貼裝SOIC8封裝。引線框架鍍有100%啞光錫，與標準無鉛印刷電路板組裝工藝兼容。除倒裝芯片高溫鉛基焊球目前不受RoHS限制外，該器件是無鉛的。設備在出廠前進行了全面校準。

• AEC-Q100

• 0.8mΩ抗沖擊電流能力強

• 集成屏蔽幾乎消除了從電流導體到管芯的電容耦合，極大地抑制了由于高dv/dt瞬態引起的輸出噪聲

• 業界領先的噪聲性能，通過專有的放大器和濾波器設計技術大大提高了帶寬

• 高帶寬120kHz模擬輸出，在控制應用中實現更快的響應時間

• 濾波器引腳允許用戶在較低帶寬下過濾輸出以提高分辨率

• 集成數字溫度補償電路允許在開環傳感器中實現接近閉環的溫度精度

• 適用于空間受限應用的小尺寸、低剖面SOIC8封裝

• 濾波器引腳簡化了帶寬限制，在較低頻率下獲得更好的分辨率

• 單電源操作

• 輸出電壓與交流或直流電流成正比

• 工廠微調的靈敏度和靜態輸出電壓，提高了準確性

• 斬波器穩定導致非常穩定的靜態輸出電壓

• 接近零磁滯

• 從電源電壓的比率度量輸出
