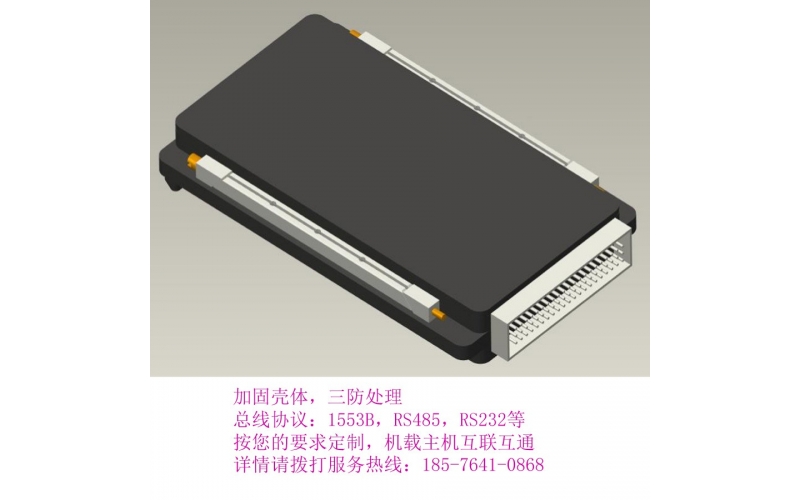

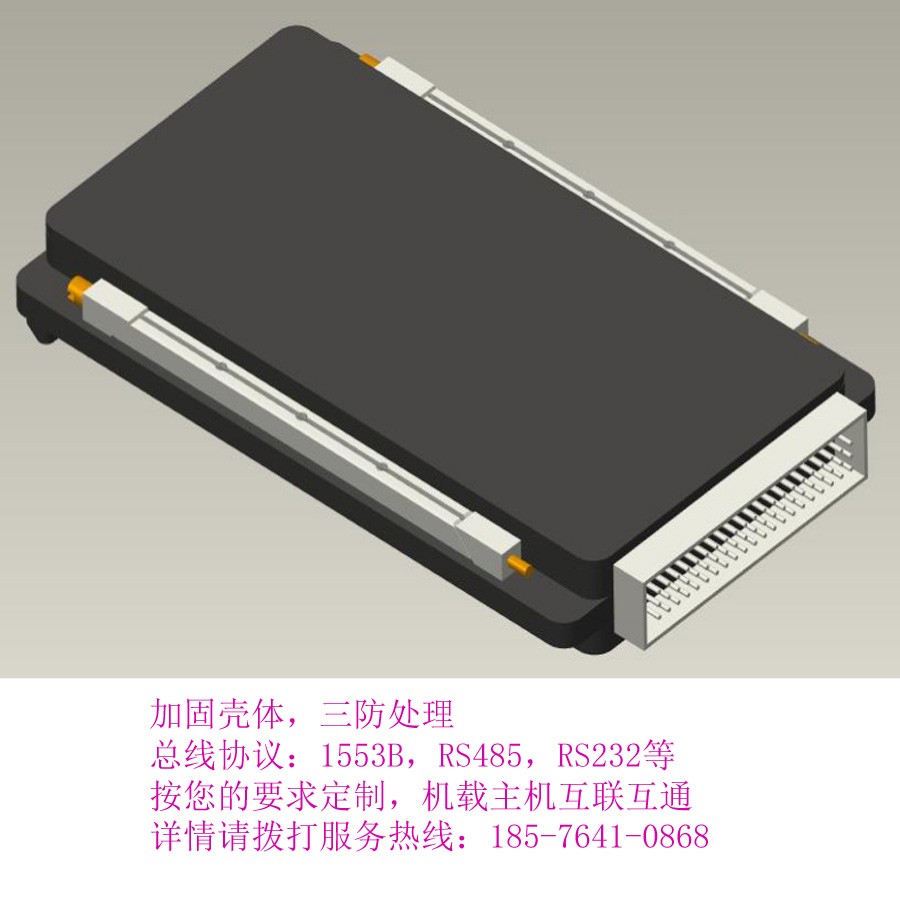

120V 系列固體功率控制器是將直流功率進行分配并提供保護功能的模塊。該控制器可以 接收多樣性的輸入控制信號，包括開關量輸入，數據 總線等，模塊內固體功率控制器（SSPC）可以通過數 據總線控制接通或關斷?？梢酝ㄟ^(guò)數據總線實時上報 模塊的工作情況。可廣泛應用于飛機、戰車、艦船及 測控等領域的電源系統分配及管理。

產品特性：

·控制輸入與輸出電氣隔離（≥2500Vd.c.）

·輸出負載最大達 100A

·采用 VIAT48 標準模塊結構

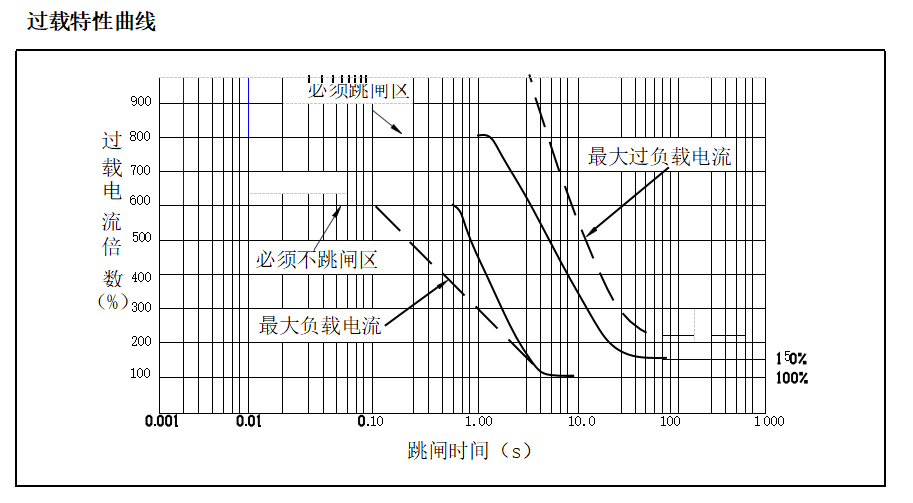

·I2t 負載過流保護和短路跳閘保護

·提供多種數據總線（1553B，ARINC429，RS485，RS422，CAN）

 功能:

負載電壓檢測，負載電流檢測，保護方式依 I²t 曲線，主動限流，電源濾波，負載安全防護。

輸入電壓范圍：0～ 200V，

額定輸入電壓 120Vd.c.,

輸出電流：5A(12H)，

絕緣電阻：≥100M Ω，

介質耐壓：≥500Vr.m.s，

輸出漏電流：≤10μA，

控制方式：總線（RS422，RS485，CAN），開關量控制可選。'

技術特點:

實現零電壓導通和關斷（AC設備）

同步3個階段之間為AC SSPC（任何階段）

電流閾值和延遲執行器過載保護

可編程時間延遲操作或釋放

故障安全檢測功能

可選的電弧故障檢測

采用固態控制技術，散熱量低。

本SSPC產品特點:

1. 將所有的密封固態繼電器整合到PCB板上安裝。

2. 電流包括：2A，5A，10A，25A；并且能夠支持110VDC電壓水平。

3. 采用包括：固態繼電器。

4. 可以選擇采用底座+繼電器的安裝方法。

5. 可以繼承包括：瞬態抑制器件（包括PCB安裝或插頭插座）及其它電子元器件（例如二極管），延時繼電器集成（包括PCB安裝或插頭插座）。

6. 基于固態功率控制，靈活的技術方法可以很容易地改變或修改板卡工作原理,未未來的電氣升級提供便利。

環境參數
