SC820 是大電流能力的芯片式電流傳感器，這顆產品采用寬體SOP-16封裝形式，在10.3mm*10.4mm*2.3mm的封裝體 上實現了低至0.6mΩ的電流導線阻抗，使其可應用于要求連續工作在測量高達65A的功率系統。
隔離式測量，隔離耐壓高達4.8kv @50HZ,1分鐘
可以測直流，和交流電流
極低的電流導線阻抗：0.6mΩ
13kA 8/20uS的浪涌電流承受能力
支持Viout–Vref差分輸出模式
內置固定的參考基準，不受電源電壓波動影響
<3uS的響應時間
寬工作溫區: -40℃~125℃
被測電流范圍：20A~65A

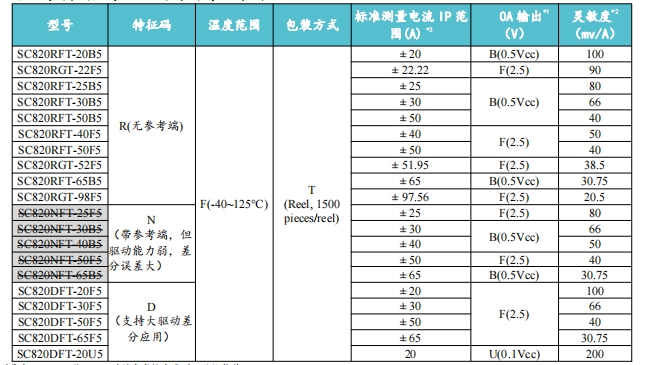

SOP16-芯片級電流傳感器電氣參數
STK-616E
參數 | 符號 | 單位 | Min | Typ | Max | 備注 |
原邊測試電流范圍 | I_pn | A | -20 | 20 | STK-616E-20AB | |
-30 | 30 | STK-616E-30AB | ||||
-35 | 35 | STK-616E-35AB | ||||
-65 | 65 | STK-616E-65AB | ||||
供電電壓 | Vcc | V | 5 | +/-5% | ||
功耗 | Icc | mA | 5 | 10 | ||
原邊內阻 | Rip | mO | 0.6 | |||
靜態電壓 | Voff | V | 2.48 | 2.5 | 2.52 | Vout @ I p=0 A |
輸出內阻 | R out | Q | 1 | Vout | ||
增益偏差 | G_th | mV/A | 100 | STK-616E-20AB | ||
66 | STK-616E-30AB | |||||
38.5 | STK-616E-35AB | |||||
30.75 | STK-616E-65AB | |||||
增益誤差 | Err_G | %G_th | -1 | 1 | Trimmed in the factory @ 25 C Note 2) | |
額定線性度誤差 | Non-L | %I pn | ±1 | ±I pn | ||
階躍響應時間 | T res | 卩s | 3 | 5 | @90% of I pn | |
頻率帶寬(-3dB) | BW | kHz | 100 | No RC circuit | ||
輸出電壓噪聲 DC ~ 100 kHz @250 kHz | Vnoise | mVpp | 20 | STK-616E-20AB | ||
精度 @ 25 C | X | % of I pn | ±1 | @ 25C | ||
精度 @ -40C~105C | X TRange | % of I pn | -3.5 | 3.5 | -40 C ~ 105C |
