正確選型配電器件一直是電氣工程師比較關心的話題，韋克威攜手各原廠FAE為您解決后顧之憂，確保安全，高效國產替代!

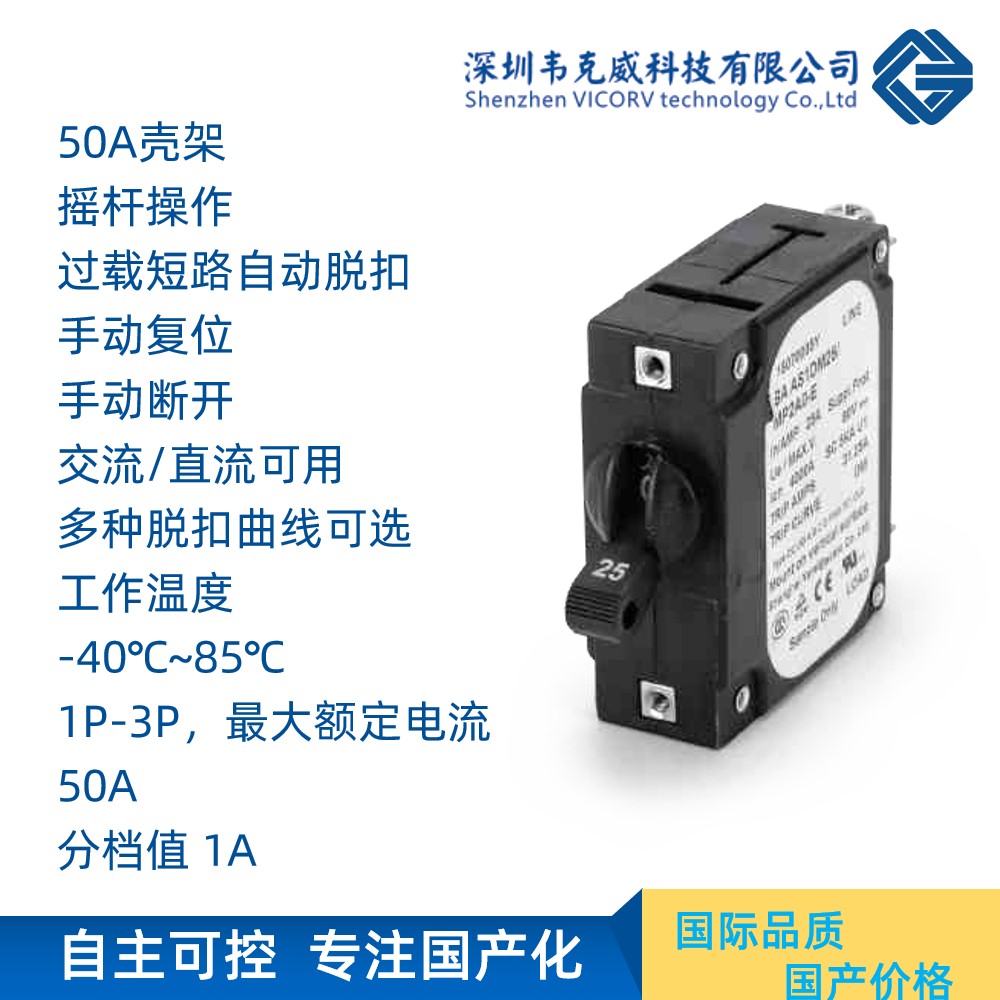

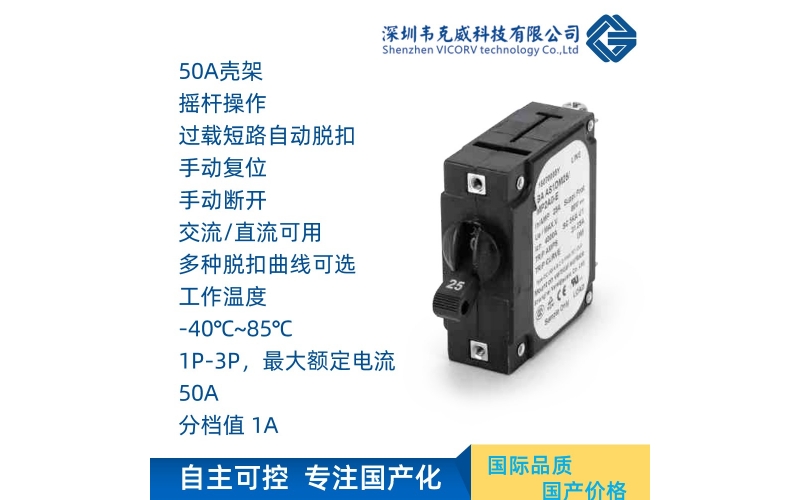

1 適用范圍與用途
BA 系列設備用斷路器適用于額定電流 0.5A 至 50A，交流 50/60Hz，額定電壓 AC 250V 和直流 DC 80V 及以下的電氣系統中作線路的過載、短路保護，亦可作不頻繁的接通和分斷之用。廣泛應用于計算機及其外圍設備、工業自動化裝置、電訊設備、通信電源等系統和 UPS 設備、鐵路機車、船用電氣系統、電梯控制系統及移動電源設備中。
2 主要技術參數
2.1 符合標準：EN60934、GB 17701、UL1077
2.2 額定工作電壓：DC80V
2.3 機械電氣壽命：10000 次（其中電氣壽命 6000 次），UL489A 電氣壽命：1000 次
2.4 工頻耐壓：主電路 3000V，輔助電路 1000V
2.5 產品認證：CCC、CE、TUV、UL1077、GJB1779
2.6 輔助觸頭參數：AC250V 5A
2.7 額定分斷能力：
額定電壓 （V) |
額定電流 （A) |
極數 | 分斷能力 (A) | ||
TUV, CE, CCC |
UL1077 | ||||
Icn | Inc | ||||
DC80 | 0.5-50 | 1,2,3 | 4000 | 5000 | 1500 |
3 正常工作環境
3.1 海拔：≤2000m
3.2 工作溫度：-40℃~+85℃
3.3 空氣相對濕度：≤95%
3.4 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方
3.5 在沒有雨雪侵襲的地方

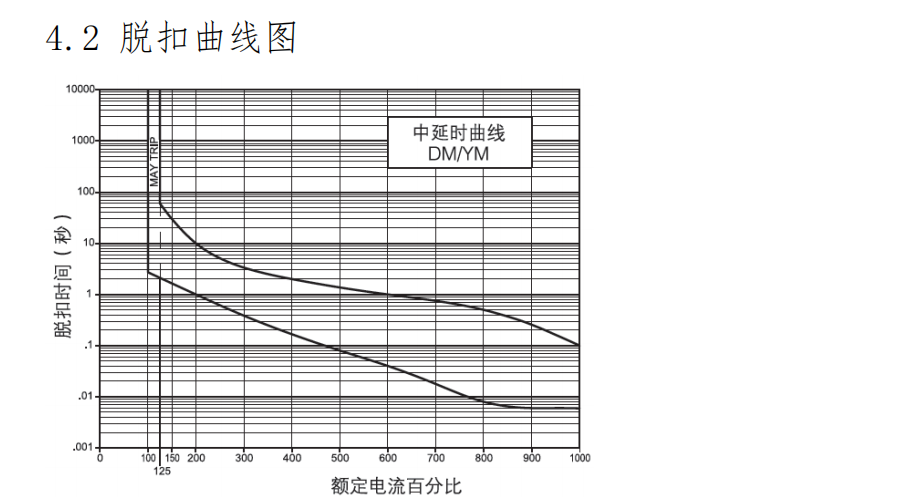

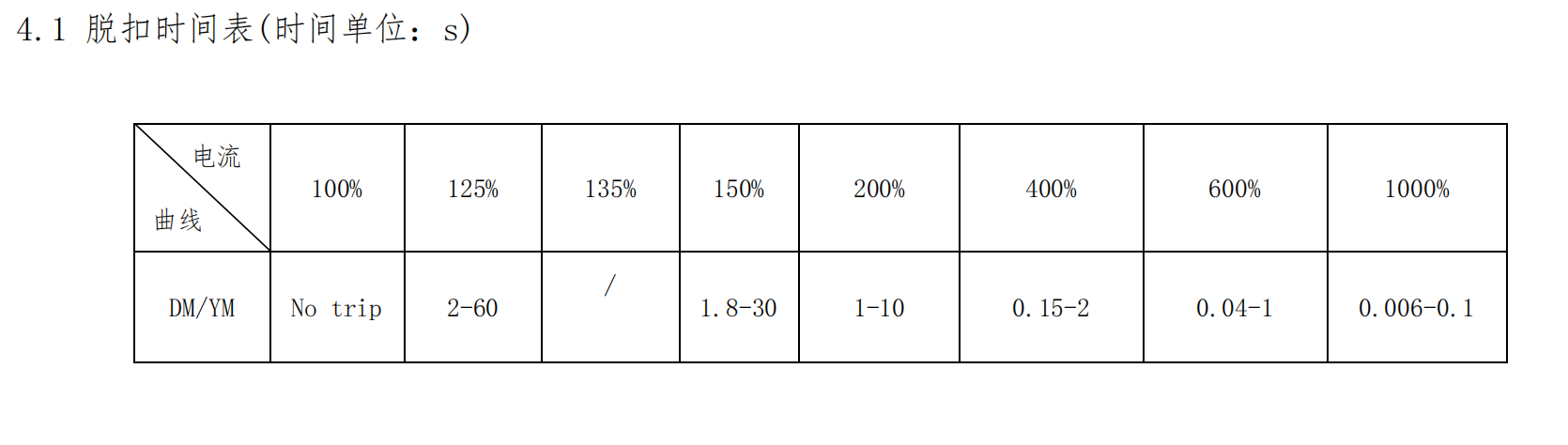

4 脫扣曲線
1 規格型號說明
B A | A | S | 1 | DM XX / 75507 |
1 2 | 3 | 4 | 5 | 6 7 8 |
序號 | 系列 | BA |
1 | 產品代號 | B：液壓電磁斷路器， |
2 | 系列代號 | A：系列代號 |
3 | 電路 | A：串聯電流脫扣 |
4 | 操作方式代號 | S：長手柄操作 |
5 | 極數 | 1 |
6 | 脫扣曲線代號 | DM：直流中延時 |
7 | 額定電流（A） | 15、20、30 |
8 |
客戶代碼 | 75507 安裝方式：M3 螺釘式安裝 接線方式： M4 上翻式螺絲型接線≤30A 操動器顏色和印字： 黑色手柄 I-O ON-OFF 標識，垂直；印字顏色：黑色附件:無 認證代碼：CCC、 UL1077、TUV |
