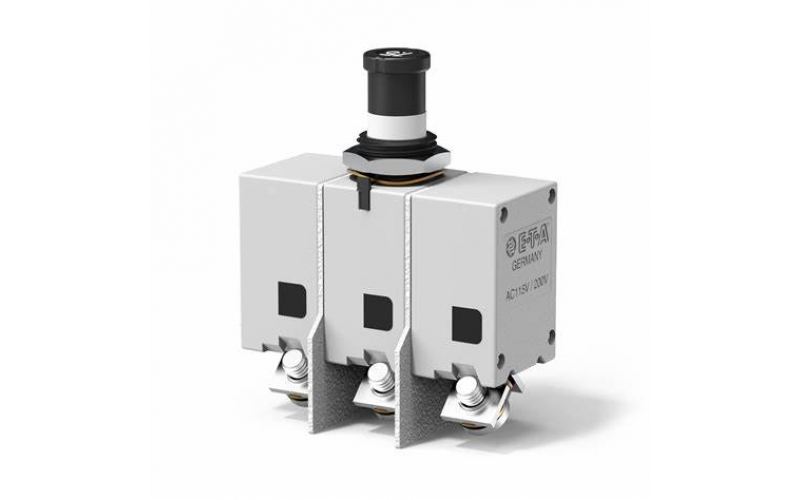

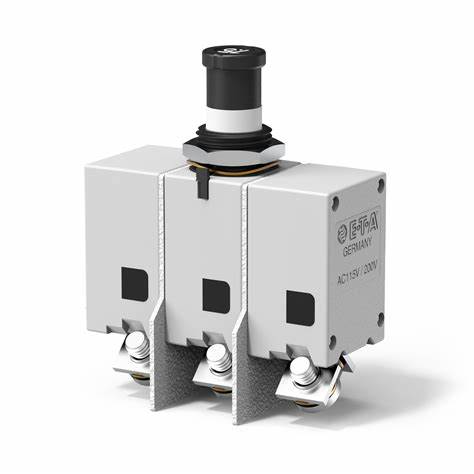

型號序列

583

單極，帶溫度補償

安裝

螺絲面板安裝

螺母標準

M12×1

螺母及墊圈

六角螺母M12×1

波形墊圈12/15，標配

接線端子

螺帽帶公制螺紋 K14(M4)

脫扣曲線

熱式曲線1.15-1.38In

接線螺釘

飛利浦螺釘M4×6，標配波形墊圈B4,標配

輔助觸點

不帶輔助觸點

擋板

無擋板

按鈕

黑，帶白色標志（e.g.2.5）

額定電流值

1…35A

583-SG901

訂購范例

583-SG975-15A

額定電流值從下表選

額定電流(A)

電壓降/極(mV)

額定電流(A)

電壓降/極(mV)

1

750

7.5

230

2

520

10

190

2.5

400

15

190

3

360

20

200

4

350

25

170

5

260

30

160

額定電壓

3 AC 200 V (400 Hz); DC 28 V

額定電流范圍

1...30 A

輔助電路

0 .5 A, DC 28 V

典型壽命

機械操作20,000次

額定電流IN (≤ 25 A)下10,000次

額定電流IN (≤ 30 A)下4,000次

環境溫度

-55...+125 °C (-67...+257 °F) ≤ 15 A

-55...+90 °C (-67...+194 °F) > 15 A

絕緣配合

(IEC 60664 和60664A)

額定沖擊電壓 污染等級

1.5 kV          3

介電強度

(IEC 60664 和60664A)

工作區

主輔助電路

測試電壓

AC 1,500 V

AC 1,500 V

AC 1,500 V

絕緣電阻

> 100 MΩ (DC 500 V)

斷路容量I_N

≤ 4 A 1,000 A

5 A 2,000 A

7.5...25 A 2,500 A

30 A 1,500 A

1...25 A 6,000 A

30 A 4,000 A

防護等級

(IEC 60529)

操作區域 IP40

觸頭區域 IP00

振動(正弦)

10 g (57-2000 Hz), ± 0.76 mm (5-57 Hz), 按 VG 95210, sheet 19,

IEC 60068-2-6, test Fc, ISO 7137

振動

16.4 g rms, 0.2 g2 Hz ± 1.5 dB,

按 VG 95210, sheet 29,

IEC 60068-2-6, test Fc, ISO 7137

加速度

17 g, to ISO 2669

沖擊

50 g (11 ms), to VG 95210, sheet 28,

IEC 60068-2-27, test Ea, ISO 7137

鹽霧

96 hours at 5 % 鹽霧；48 hours at 20 % 鹽霧；按VG 95210, sheet 2,

IEC 60068-2-11, test Ka, ISO 7137

濕度

240 小時 95 % RH,按VG 95210, sheet 7及IEC 60068-2-3, test C/ISO 7137

爆炸

按 VG 95210, sheet 10,

MIL-STD-202, meth. 109

海拔高度

≤25,000 m 海拔

重量

帶輔助觸點約67g，無輔助觸點約 63g
