VCS712系列是采用開環霍爾傳感器檢測原理工作的隔離式電流檢測芯片。通過將高壓側的電流導線引入封裝 體內，基于電流的磁效應，在被測導線周圍生成的等比磁場量被內置芯片的磁傳感器感應后，轉換為可處理的等比電壓信號 ，此電壓信號經過內置高精度ADC讀取放大，配合數字校準技術，去除掉如溫度、噪聲、磁滯、非線性度等環境變量，最終 輸出與被測電流值成近乎理想變比的電壓值，實現隔離式的電流測量。
VCS712是韋克威全集成霍爾電流傳感器產品線的一員，主推的差分輸出模式方便后級應用，其超寬動態檢測能力，支持客戶檢測低至1A，高達50A的被測電流范圍。
? 隔離測量，隔離耐壓高達3kv@50HZ,1min
? 可以測1~50A交直流電流
? 5V/3.3V供電選擇
? SOIC8封裝
? 極低的電流導線阻抗：0.8mΩ

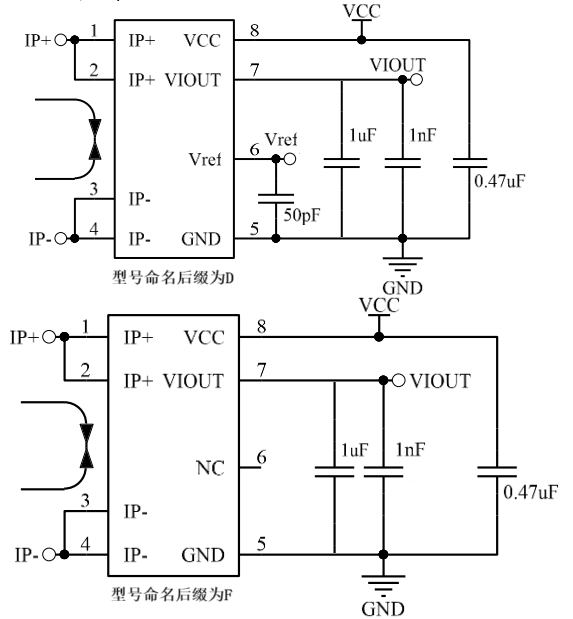

? 支持Viout –Vref差分輸出模式
? 接近為0的零點電壓磁滯
? 低至1uS的響應時間
? 寬工作溫區:-40~125°C/-55~125°C供選擇
? 100%國產化
選型表：
型號 | 溫度范圍 | 檢測電流 | 靈敏度 | 零點輸出(V) | 額定輸出（V） | 特征碼 | 基準電壓(V) |
(mV/A) | |||||||
VCS712I-10B5F | (-40~125℃） | ±10 | 200 | B(0.5Vcc) | 2 | F-隨動模式 | NC |
VCS712I-20B5F | ±20 | 100 | |||||
VCS712I-25B5F | ±25 | 80 | |||||
VCS712I-30B5F | ±30 | 66 | |||||
VCS712I-40B5F | ±40 | 50 | |||||
VCS712I-50B5F | ±50 | 40 | |||||
VCS712I-10U5F | 10 | 400 | U(0.1Vcc) | 4 | |||
VCS712I-20U5F | 20 | 200 | |||||
VCS712I-30U5F | 30 | 133 | |||||
VCS712I-40U5F | 40 | 100 | |||||
VCS712I-50U5F | 50 | 80 | |||||
VCS712I-10E5D | ±10 | 200 | E(2.5) | 2 | D-差分模式 | 2.5 | |
VCS712I-20E5D | ±20 | 100 | |||||
VCS712I-25E5D | ±25 | 80 | |||||
VCS712I-30E5D | ±30 | 66 | |||||
VCS712I-40E5D | ±40 | 50 | |||||
VCS712I-50E5D | ±50 | 40 | |||||
VCS712I-10B3F | ±10 | 132 | B(0.5Vcc) | 1.32 | F-隨動模式 | NC | |
VCS712I-20B3F | ±20 | 66 | |||||
VCS712I-30B3F | ±30 | 44 | |||||
VCS712I-40B3F | ±40 | 33 | |||||
VCS712I-50B3F | ±50 | 26.4 | |||||
VCS712I-10U3F | 10 | 264 | U(0.1Vcc) | 2.64 | |||
VCS712I-20U3F | 20 | 132 | |||||
VCS712I-30U3F | 30 | 88 | |||||
VCS712I-40U3F | 40 | 66 | |||||
VCS712I-50U3F | 50 | 52.8 | |||||
備注：可提供-55~125℃（VCS712J）產品，更多訂貨型號，請于韋克威技術人員聯系 | |||||||
