基本參數、工作原理與用途:

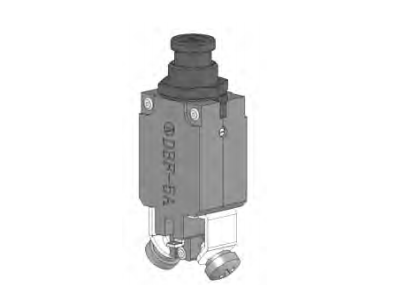

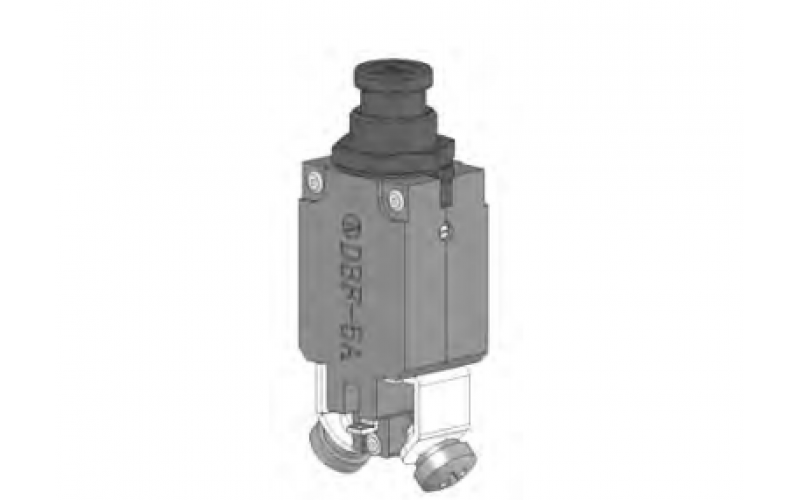

DBF-1A~20A按拔式自由脫扣單相斷路器產品以雙金屬電熱脫扣原理工作,并有溫度補償結構,可在較寬的溫度范圍內使用。斷路器除了對線路或用電設備過載和短路保護之外,還具有監測產品通斷狀態的功能。

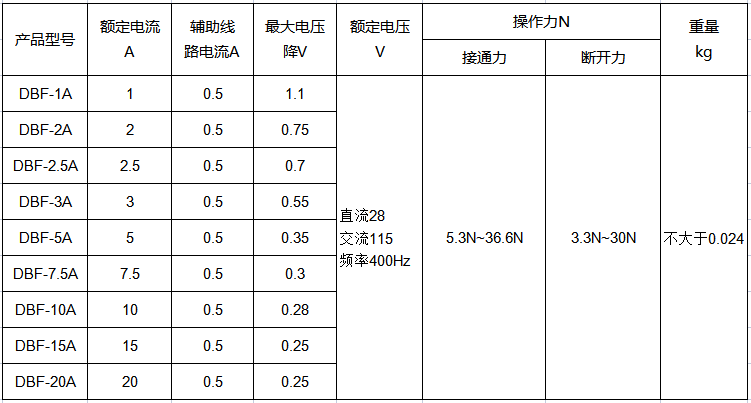

基本參數:

環境適應性
- 周圍介質溫度:(-55~85)℃
- 隨機振動:頻率范圍(15-2000)Hz,功能試驗量值W0=0.076g2/Hz
- 加速度:10.5g
- 沖擊:15g技術要求

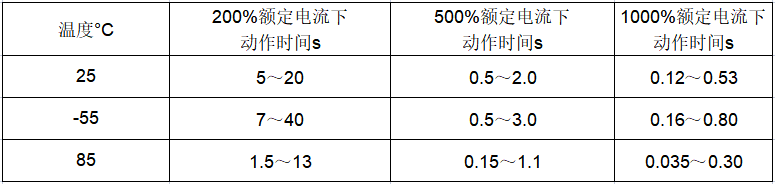

過載電流與動作時間:

極限動作電流
25℃下,產品最大保持電流為115%額定電流,最小脫扣電流為150%額定電流
85℃下,產品最大保持電流為100%額定電流,最小脫扣電流為150%額定電流
-55℃下,產品最大保持電流為115%額定電流,最小脫扣電流為160%額定電流

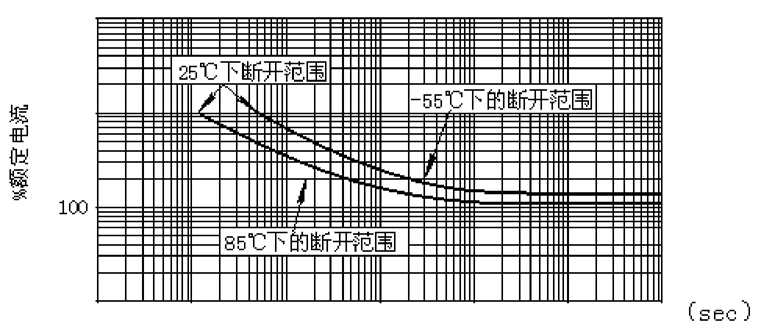

反時限特性曲線

壽命
阻性負載5000次工作循環;感性負載2500次工作循環,COS φ =0.6~0.7。
