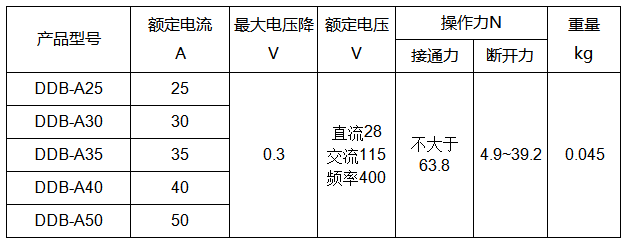

基本參數、工作原理與用途：

DDB-A25A50按拔式自由脫扣單相斷路器產品以雙金屬電熱脫扣原理工作，并有溫度補償結構,可在較寬的溫度范圍內使用，斷路器在飛機交直流配電系統中用于過載或短路保護。

環境適應性：

• 周圍介質溫度：(-55~70)°C

• 隨機振動：頻率范圍（152000）Hz，功能試驗量值W₀=0.07 g²/Hz

• 沖擊：15g

• 加速度：性能試驗量值10g；結構強度試驗量值13.5g

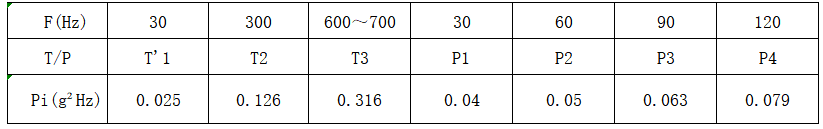

• 炮振：寬帶量值(T1~T3)、窄帶量值（P1~P4）如下表

電氣性能：

極限動作電流

• 20°C、70℃及-55℃下，產品最大保持電流均為額定電流

• 20℃下，產品最小脫扣電流為140%額定電流

• -55℃下，產品最小脫扣電流為180%額定電流

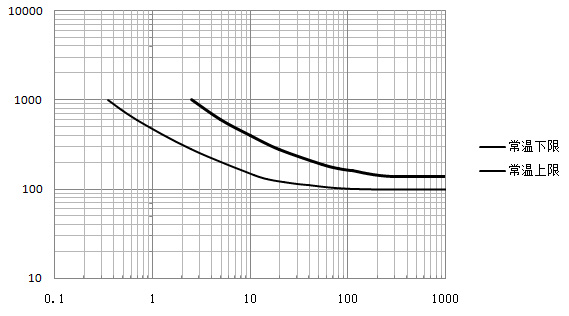

過載電流與動作時間

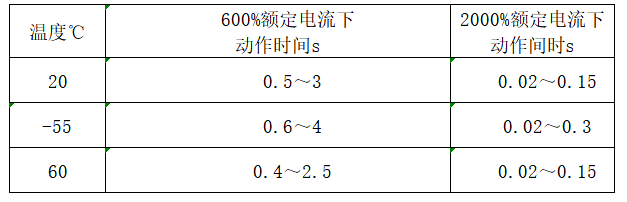

• 在標準大氣壓條件下,產品過載電流與動作時間如下列表規定

• 壽命

在額定電流和功率因數為cosφ >0.5的條件下，接通和斷開3000次工作循環

• 分斷能力

直流3000 A；交流1500 A

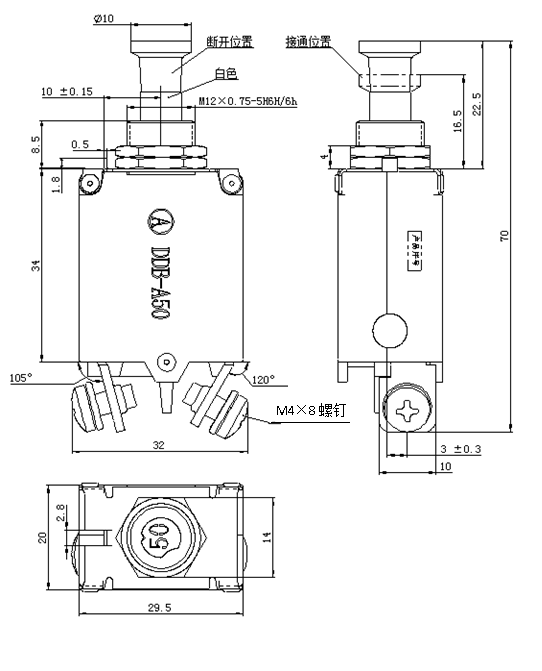

外形尺寸：
